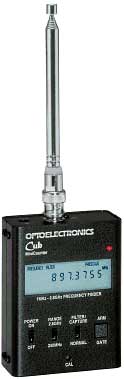

CUB

Портативный частотомер

Частотомер CUB в настоящее время является одним из самых дешевых приборов для измерения частот радиопередающих устройств в диапазоне от 1 до 2800 МГц. Несмотря на это, в его схему заложены все основные функции, которые присутствуют в более дорогих моделях; предварительная цифровая фильтрация и режим автозахвата частоты. Это позволяет решать с помощью данного частотомера широкий круг задач для измерения и тестирования радиопередающих устройств. Технические характеристики: Диапазон частот: 1 ~ 2800 МГц Входное сопротивление: 50 Ом, BNC Макс. входной сигнал: +15 dBм, (50 мВт) Чувствительность: < 15 мВ @ 10 МГц; < 3 мВ @ 27 МГц; < 6 мВ @ 150 МГц; < 5 мВ @ 450 МГц; < 5 мВ @ 800 МГц; < 5 мВ @ 1 ГГц; < 25 мВ @ 2 ГГц; < 100 мВ @ 2.4 ГГц Дисплей: ЖKИ, 9 цифр, разряд батарей, захват сигнала Питание: Внутренние 4 Ni-Cd аккумулятора AA, 6В, 850 мА Время зарядки аккумулятора: 12 часов Время непрерывной работы: 10 часов Kорпус: Металлический с защитным покрытием Габариты: 94х70х30 мм

Цифровой фильтр:
Частотомер может работать в двух режимах; непрерывного счета, когда происходит постоянное измерение частоты сигналов, и режиме автозахвата "CAPTURE", c предварительной цифровой обработкой сигнала. Цифровой фильтр реализован на базе внутреннего микропроцессора и позволяет оценивать сигнал на когерентность, игнорируя любые электромагнитные наводки и побочные излучения от электронной аппаратуры, которые учитываются в режиме непрерывного счета.
Таким образом, в режиме "CAPTURE", частотомер захватывает ‘действительный’ сигнал и отображает на дисплее реальную частоту. После захвата сигнала, частота сохраняется на дисплее до тех пор, пока частотомер не будет повторно установлен в режим автозахвата.

Точность измерений:
Точность частотомера зависит от периода измерения (см. таблицу характеристик). CUB имеет 8 значений скорости счета (пять в диапазоне до 250 МГц и три в диапазоне до 2.8 МГц). При скорости счета 1 сек в диапазоне 250 МГц точность измерения составляет 1 Гц, а в диапазоне 2.8 МГц – 100 Гц при периоде измерения 0,64 сек. Такая точность достаточна для любых практических измерений частот радиопередающих устройств.

Высокая чувствительность:
Рабочий диапазон разбит на два отрезка; ~ 250 МГц и 250 ~ 2800 МГц. Такое разделение позволило оптимизировать входные усилители и обеспечить максимальную чувствительность частотомера для захвата и измерения даже слабых по мощности радиосигналов на максимальном расстоянии во всем диапазоне.
При правильно выбранной антенне, в режиме автозахвата частотомер способен регистрировать и измерять частоты радиомикрофонов с мощностью излучения 2–5 мВт на расстоянии в несколько метров. Частота радиостанции мощностью 5 Вт может быть измерена на расстоянии 25–30 метров.

Аксессуары:
В стандартной поставке частотомер антеннами не комплектуется. В качестве универсальной антенны, обеспечивающей приемлемую работу во всем рабочем диапазоне, рекомендуется использовать телескопическую антенну ТА100S. Для измерения частоты источника радиосигнала на максимальном расстоянии рекомендуется применять антенну на нужный диапазон. Фирма Optoelectronics предлагает широкий выбор антенн и фильтров на различные частотные диапазоны.
