Видеопередатчик Si-122T

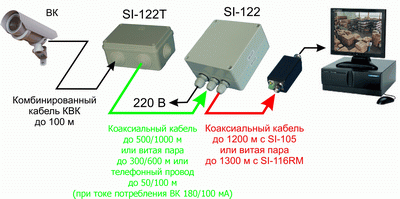

Передатчик Si-122T совместно со стандартной видеокамерой обеспечивают видеонаблюдение на удалённых объектах при отсутствии электропитания в местах установки камер.

Максимальное расстояние между передатчиком Si-122T и приёмником может составлять 1200 м. Дистанция передачи определяется током потребления камеры и омическим сопротивлением проводов линии связи. Четкость изображения определяется типом используемой камеры, приёмником изображения и длиной линии связи.

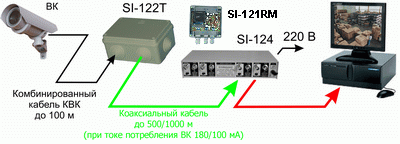

• Передатчик изображения эксплуатируется совместно с приборами Si-121RM,Si-121RTP, Si-122, SI-124R,SI-189,SI-198.
• Максимальный ток потребления видеокамеры: до 180 мА.
• Передатчик защищает видеокамеру от импульсных помех, наведенных на линию связи.
• Диапазон рабочих температур окружающей среды -20°С ... +40°С.
• Защита IP55.
• Передатчик предназначен для установки в помещении.

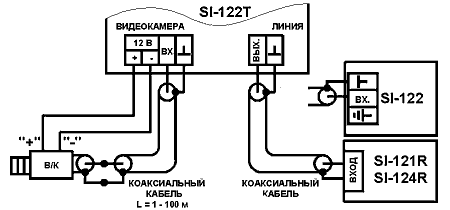

Стандартная схема включения прибора Si-122T

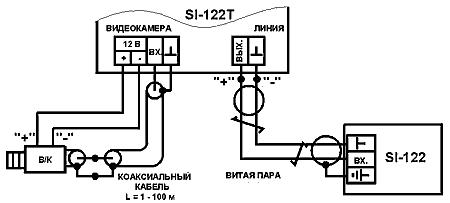

Схема подключения витой пары к прибору Si-122T
