Комплект передачи видеосигнала по телефонному кабелю
Si-125



Передача видеосигнала по телефонному кабелюНПО “Защита информации” представляет новую разработку, не имеющую аналогов на рынке оборудования для видеонаблюдения. В её основе лежит идея передачи сигнала от видеокамеры и питания к видеокамере по одному стандартному четырехпроводному телефонному кабелю, что позволяет радикально снизить затраты на дополнительное оборудование, кабели и монтаж системы в целом.

В настоящее время наше предприятие предлагает следующее оборудование, реализующее указанный способ передачи изображения:

  • Линейку купольных видеокамер для установки внутри помещения на базе купола Ø100 мм и модульных камер.
    Используются модули черно-белого и цветного изображения, высокого или стандартного разрешения, с фокусным расстоянием объективов от 2 до 12 мм. Установленная в куполе плата сопряжения обеспечивает удобное соединение видеокамеры с помощью телефонного штекера используемого при подключении телефонного аппарата. Высокие технические характеристики видеокамеры, надёжная конструкция, привлекательный дизайн, удобство монтажа и подключения при низкой цене обеспечивают оптимальное решение абсолютного числа задач для бюджетных систем видеонаблюдения.

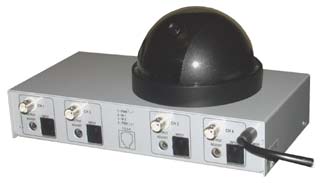

  • Четырехканальный приемник видеосигнала Si-125R обеспечивающий приём видеосигнала и питание видеокамер по телефонному кабелю на расстояние до 100 м.
    При замене телефонного кабеля на витую пару расстояние между видеокамерой и приёмником можно увеличить до 300 метров. Приёмник обрабатывает видеосигнал с вычитанием наведённых на кабель помех, повышая тем самым помехозащищённость системы видеонаблюдения в целом. Приёмник автоматически компенсирует падение напряжения на проводах питания видеокамеры при изменении их длины, а также устраняет различие в уровне сигнала от разных видеокамер.
Экономические соображения применения комплекта

Можно легко подсчитать снижение затрат при монтаже предлагаемого оборудования на конкретном примере.

Четыре камеры удалены на расстояние 100 м от приёмного оборудования.

При традиционном подключении 4-х видеокамер с помощью коаксиального кабеля (RG59 китайского производства 0,3$ за метр) затраты на кабель составят 0,3$ х 100м х 4 =120$. Затраты на разъёмы (BNC 2$ за пару) составят 8$. Затраты на кабели питания видеокамер (провод ШВВП 0,1 $ за метр) могут составить максимум 40 $.

При использовании телефонного кабеля (ТС4 0,05$ за метр) затраты на кабель составят 20$. Затраты на штеккеры (ТР 0,03$ за пару) составят всего 0,12$. Затраты на отдельные кабели питания будут отсутствовать.

При увеличении расстояния до 300 метров и замены телефонного кабеля витой парой экономия будет ещё больше, т.к. стоимость 1 метра десятипарного кабеля ТПП (для передачи 2-х видеосигналов и питания 2-х камер) равна стоимости 1 метра RG59.

Дополнительно при передаче изображения по коаксиалу потребуются: стабилизированные источники питания с регулировкой выходного напряжения (для компенсации падения напряжения на проводах питания видеокамер); усилители видеосигнала (для компенсации потерь в коаксиальном кабеле), видеотрансформаторы для устранения “токовых петель” и помех на изображении и другое специальное оборудование.

В любом случае стоимость дополнительного оборудования значительно превысит стоимость приёмника Si-125R и наконец, стоимость прокладки кабелей, предлагаемых нами изделий за счёт уменьшения числа проводов тоже уменьшится в несколько раз. В общем, выводы делайте сами. В заключении можем сообщить, что в планах нашего предприятия – дальнейшее расширение ассортимента продукции реализующей данный способ построения систем видеонаблюдения.
