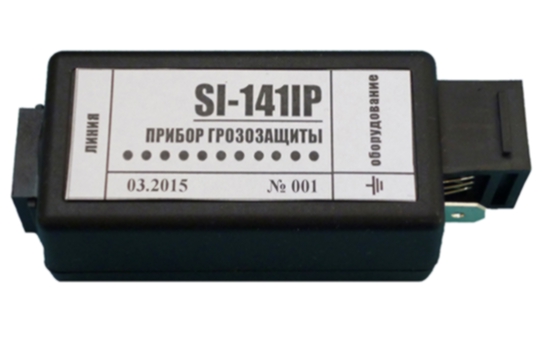

Устройство грозозащиты Si-141IP
Устройство грозозащиты Si-141IP предназначено для защиты сетевых интерфейсов передающего и приёмного оборудования передачи данных от воздействия перенапряжений, импульсных помех и опасных наводок в системах передачи информации работающих по симметричным кабельным линиям с интерфейсами Ethernet 10/100 BASE-T. Поддерживаемый стандарт: IEEE 802.3 (Ethernet) и IEEE 802.3u (FastEthernet).
Конструкция прибора предусматривает его монтаж непосредственно в разрыв кабельной линии связи. Защищаемое оборудование должно быть подключено к разъему «ОБОРУДОВАНИЕ» прибора, а разъем «ЛИНИЯ» к линии связи. Подключение витой пары к прибору осуществляется с помощью разъёма RJ45. Максимальная дистанция передачи информационного сигнала определяется типом витой пары и при использовании 4-х парного кабеля КВП 4х2х0,52 составляет не более 100 м.
Клемма « » прибора должна быть подключена к шине заземления проводом, сечением не менее 0,75 мм2.
| ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ |
| Максимальная дистанция линии связи (суммарное значение) |
100м |
Максимальная амплитуда входного сигнала на контактах 1, 2, 3, 6 |
6В |
| Максимальная скорость передачи данных по линии связи, не более |
100Мбит/сек |
Напряжение ограничения дифференциальной помехи на контактах 1, 2, 3, 6. |
7,5 В |
Максимальный импульсный ток дифференциальной помехи на контактах 1, 2, 3, 6 |
40А |
| Напряжение пробоя синфазной помехи на контактах 1, 2, 3, 6 |
70В |
Максимальный импульсный ток (8/20мкс) синфазной помехи на контактах 1, 2, 3, 6 |
10кА |
| Габаритные размеры |
90х32х26 мм |
| Масса |
0,05 кг |
| Рабочая температура окружающей среды |
от + 5°С до + 50°С |
| Относительная влажность, не более |
80% |
| Время непрерывной работы |
не ограничено |
