Тестирование усилителя-распределителя Si-193

Основная задача тестирования - наглядно продемонстрировать Потребителям нашей продукции реальные результаты передачи видеоизображения с помощью прибора Si-193 как по коаксиальному кабелю, так и по витой паре на различные дистанции.

В качестве коаксиального кабеля использовался кабель РК75-3-32 со следующими параметрами:

  • суммарное сопротивление постоянному току центральной жилы и оплетки - 80 Ом/км;
  •  волновое сопротивление на частоте 1 МГц - 75 Ом;
  •  затухание на частоте 6 МГц - 29 дБ/км.

В качестве витой пары использовался неэкранированный кабель парной скрутки КВПх0,52 с параметрами:

  • сопротивление постоянному току одной жилы - 96 Ом/км;
  • волновое сопротивление на частоте 1 МГц - 100 Ом;
  • затухание на частоте 4 МГц - 43 дБ/км; · емкость пары 56 нФ/км.

В качестве источника видеосигнала использовался генератор телевизионных испытательных таблиц TPG-8. Результаты испытаний регистрировались с помощью системы видеонаблюдения "Видео-7" с платой видеоввода FS-6.

Система видеонаблюдения "Видео-7" обеспечивает размер кадра 704х576 и рарешение по горизонтали на уровне 500 ТВЛ. Результаты тестирования представлены на фото [1]-[8].

На фото [1] приведен результат тестирования видеорегистратора без прибора Si-193.

На фото [2] ? [5] приведены результаты тестирования прибора Si-193 подключенного по схеме рис.1. Кабель 1 и кабель 2 подключены соответственно ко входу и выходу прибора.

 На фото [6] ? [7] приведены результаты тестирования прибора Si-193 подключенного по схеме рис.2. Кабель 1 и кабель 2 подключены соответственно ко входу и выходу прибора.

На фото [8] приведен результат тестирования прибора Si-193 подключенного по схеме рис.3. Кабель 1 и кабель 2 подключены соответственно ко входу и выходу прибора.В ходе тестирования по испытательной таблице оценивались потери разрешающей способности по горизонтали. Подключение видеоаппаратуры при проведении тестирования показано на рис.1, рис.2, рис.3.

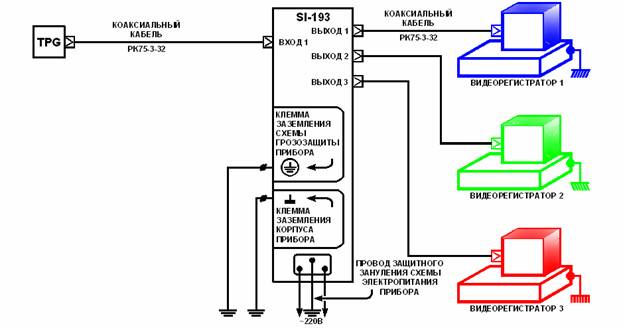

рис.1

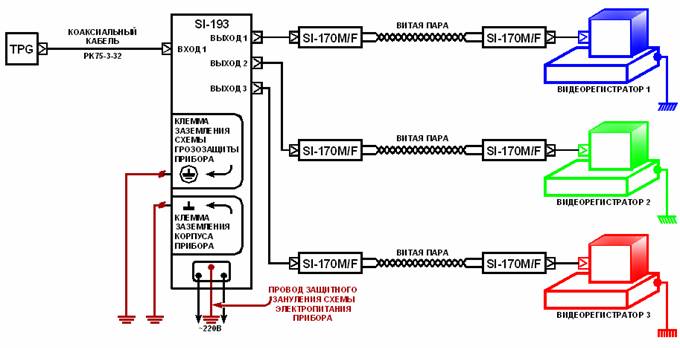

рис.2

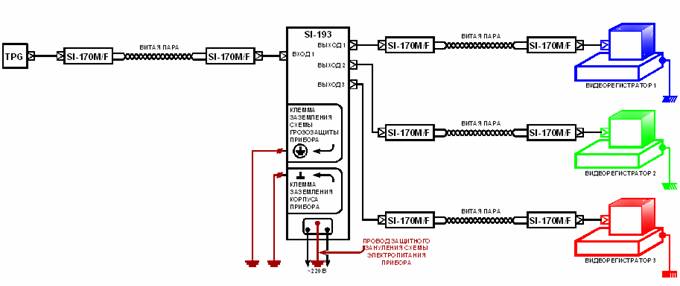

рис.3

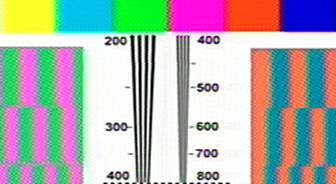

Результаты тестирования

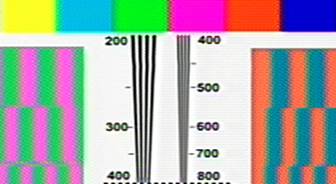

Фото 1.



Фото 2.

Кабель 1-250м / кабель 2-500м

Фото 3.

Кабель 1-500м / кабель 2-250м

Фото 4.

Кабель 1-500м / кабель 2-500м



Фото 5.

Кабель 1-750м / кабель 2-1м



Фото 6.

Кабель 1-100м / кабель 2-400м



Фото 7.

Кабель 1-400м / кабель 2-100м



Фото 8.

Кабель 1-250м / кабель 2-400м
