Тестирование
Si-112T, Si-113T, Si-115T, Si-192
Октябрь, 2009 г.
Тестирование оборудования проводилось с целью оценки качества передачи видеоизображения и разрешающей способности тракта передачи видеосигнала на различных дистанциях при использовании передатчиков видеосигнала Si-115Т, Si-113Т и Si-112Т и приемника видеосигнала Si-192.
В качестве источника видеосигнала использовался генератор телевизионных испытательных таблиц TPG-8.
В качестве витой пары использовался неэкранированный кабель парной скрутки марки КВП 1х2х0,52 со следующими параметрами:
- сопротивление постоянному току одной жилы: 96 Ом;
- волновое сопротивление на частоте 1 МГц: 100 Ом;
- затухание на частоте 4 МГц: 43 дБ/км;
- ёмкость пары: 56 нФ/км.
Приемник Si-192 совместно с передатчиками Si-115Т, Si-113Т и Si-112Т обеспечивает в соответствии с техническими условиями передачу видеоизображения на расстояния, указанные в табл. 1.
Таблица 1
| Параметр |
Тип витой пары |
| КВПЭФх0,5 |
ТППЭПх0,4 |
ТППЭПх0,5 |
| Дистанция передачи с прибором Si-115T, м |
1 - 800 |
1 - 800 |
1 - 1000 |
| Дистанция передачи с прибором Si-113T, м |
200 - 1200 |
200 - 1200 |
300 - 1500 |
| Дистанция передачи с прибором Si-112T, м |
700 -1500 |
700 - 1500 |
1000 - 2000 |
Результаты испытаний регистрировались путём ввода изображения в компьютер с помощью видеорегистратора на базе устройства захвата изображения “Gotview USB 2,0 DVD 2”, обеспечивающего горизонтальное разрешение около 450 ТВЛ. Суммарное значение разрешающей способности видеорегистратора и испытуемых приборов ожидается около 450 ТВЛ.
Результаты тестирования представлены ниже.

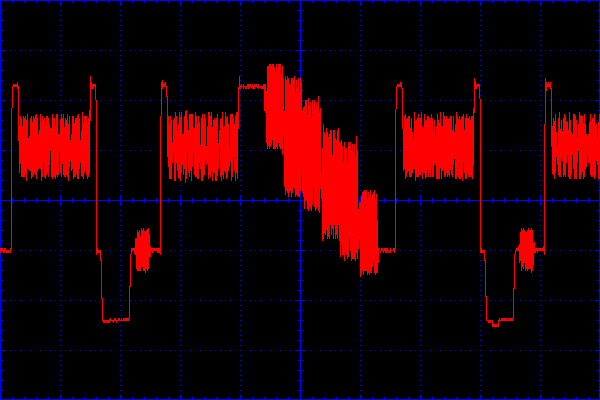

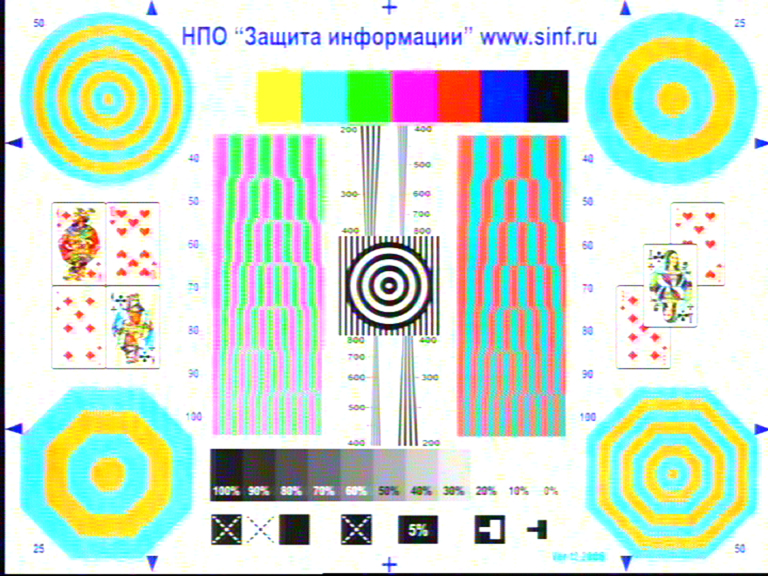

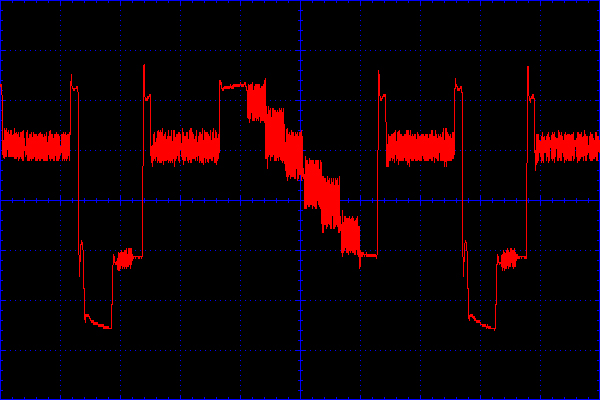

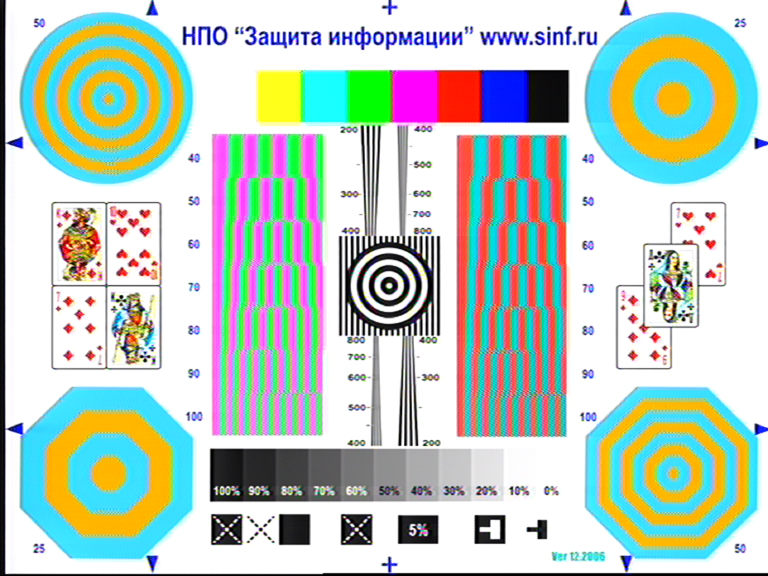

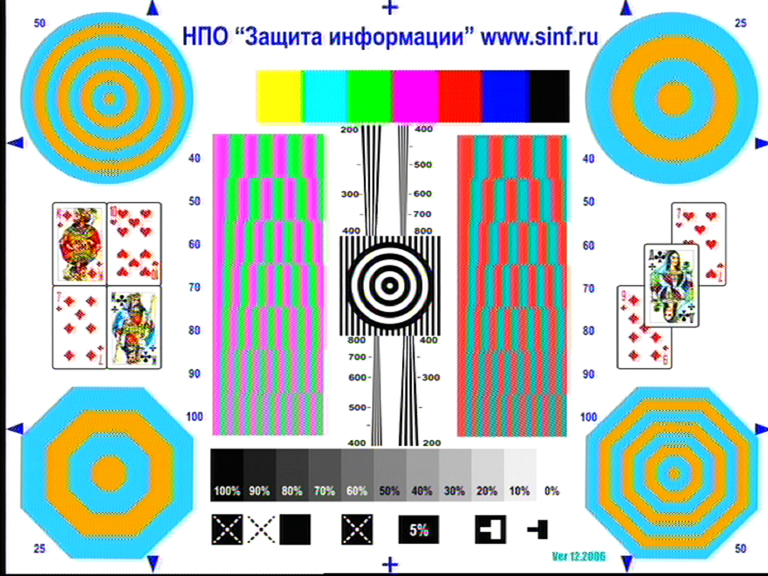

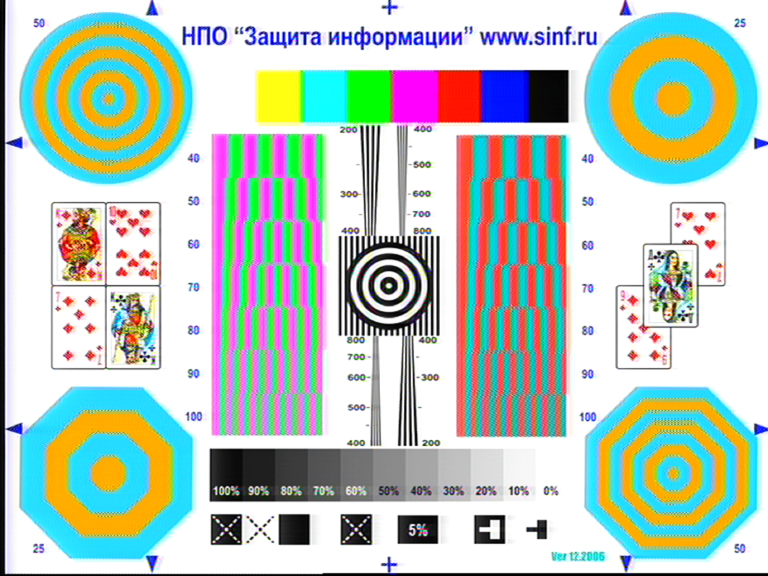

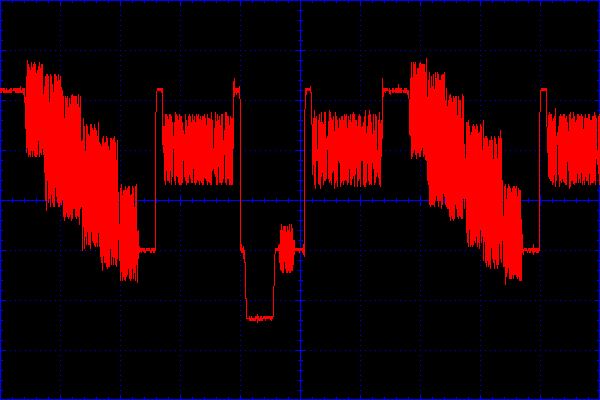

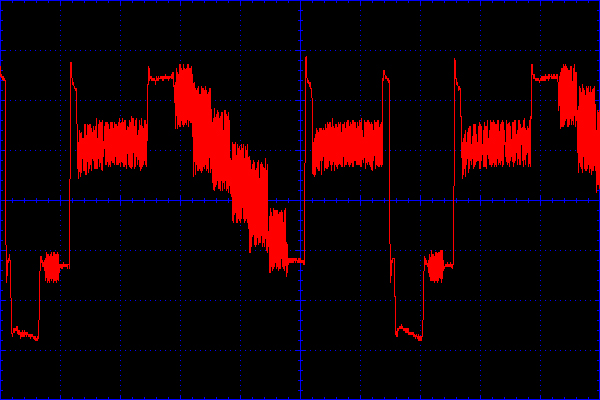

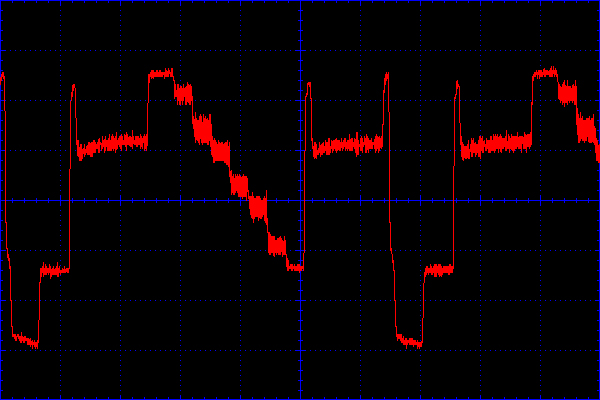

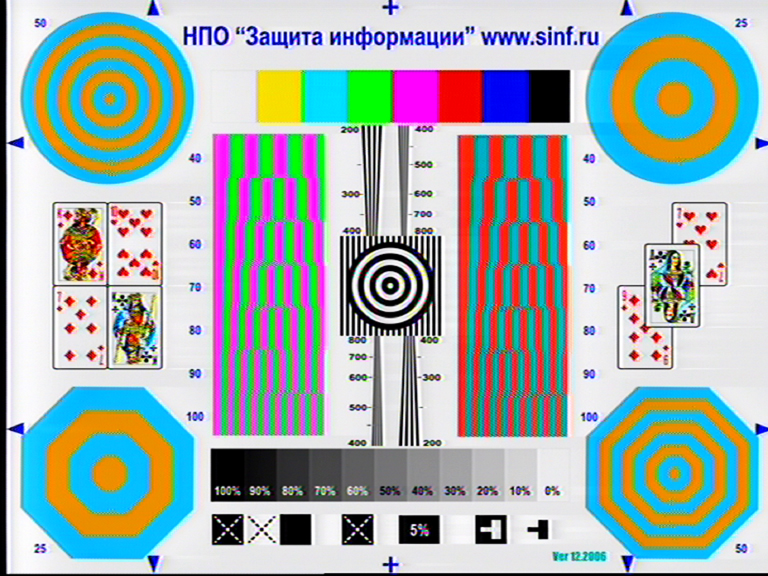

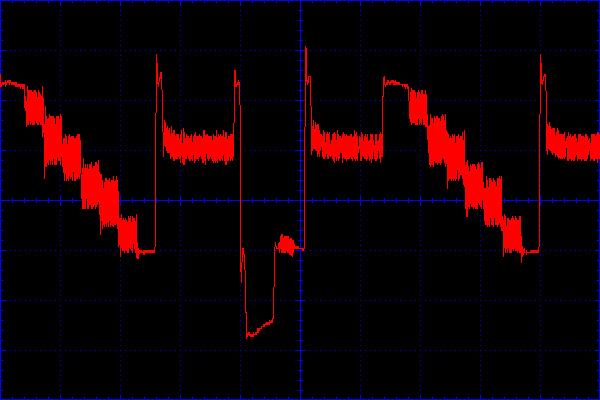

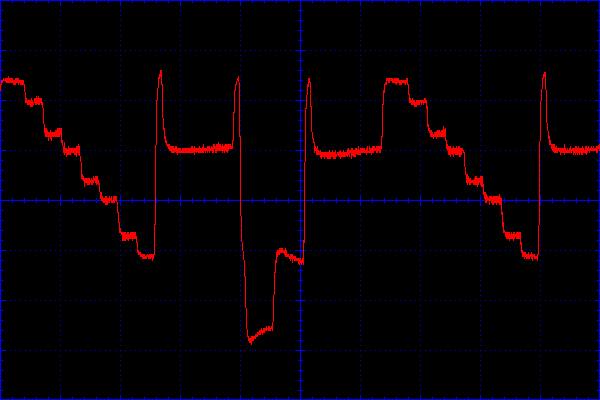

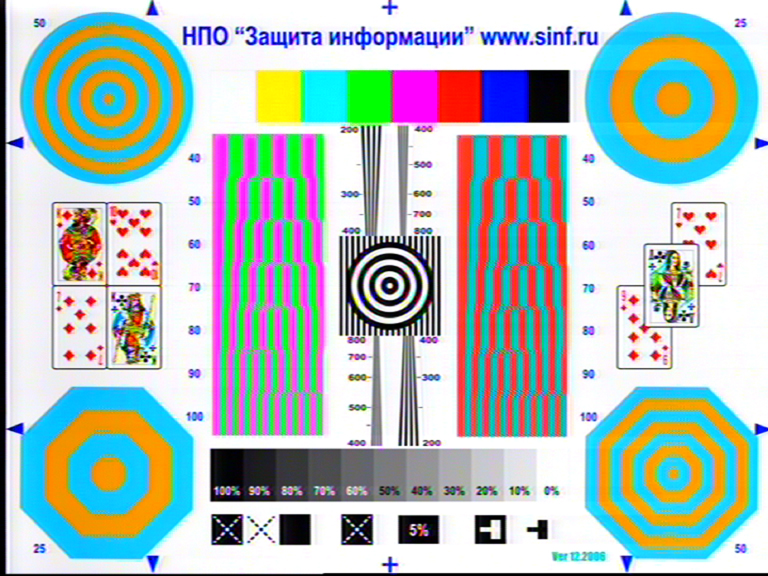

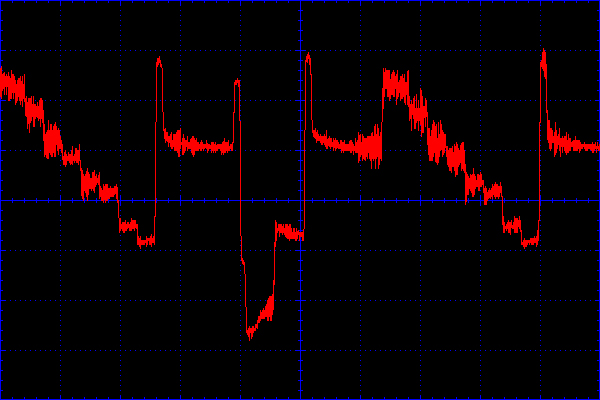

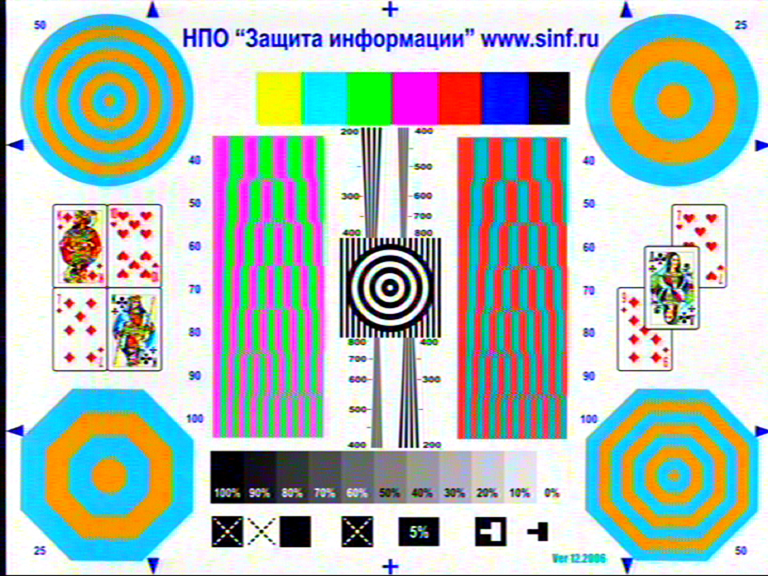

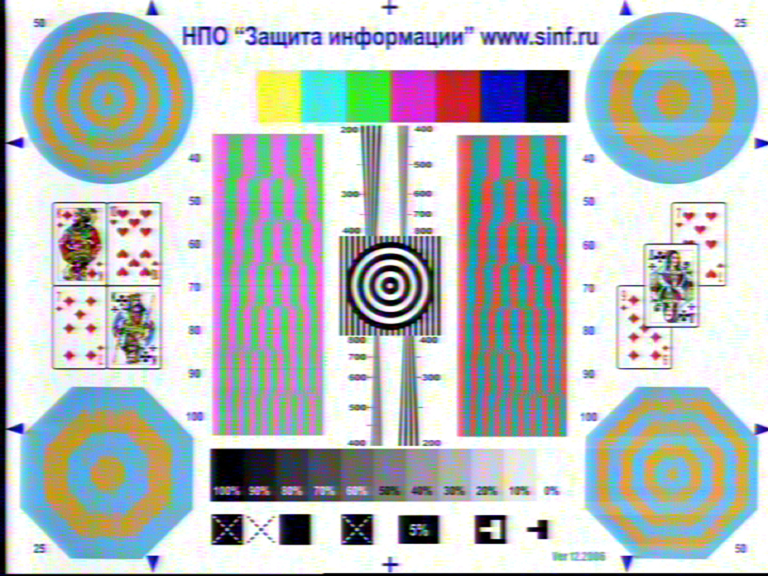

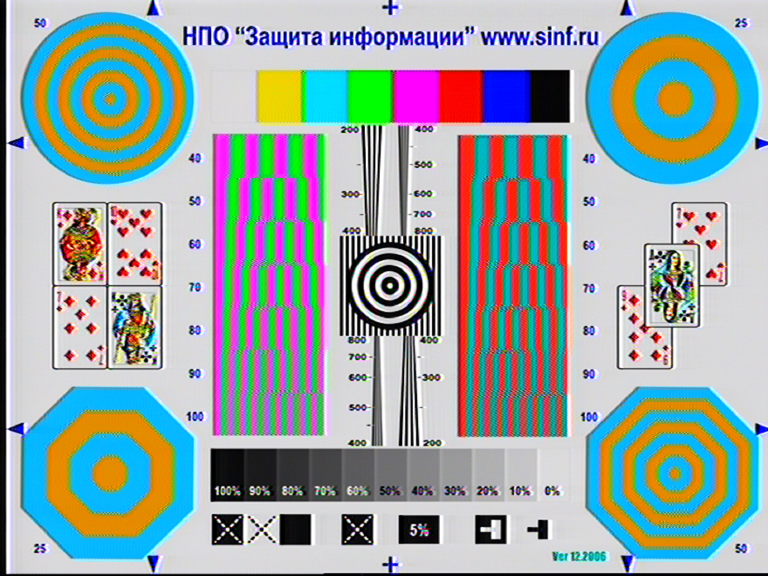

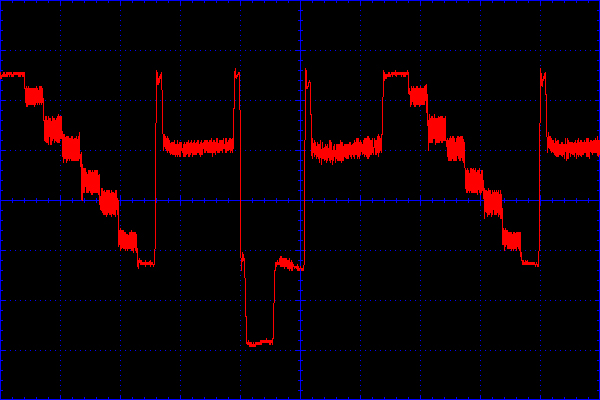

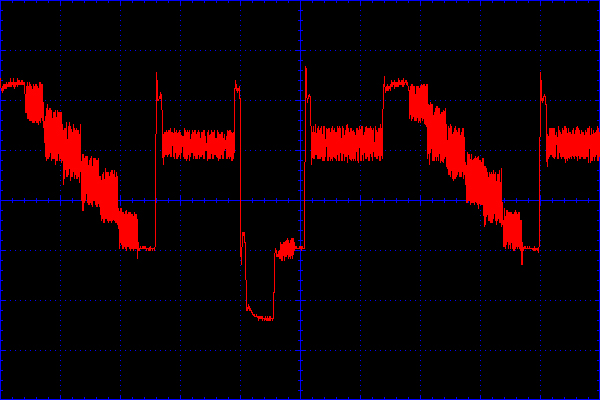

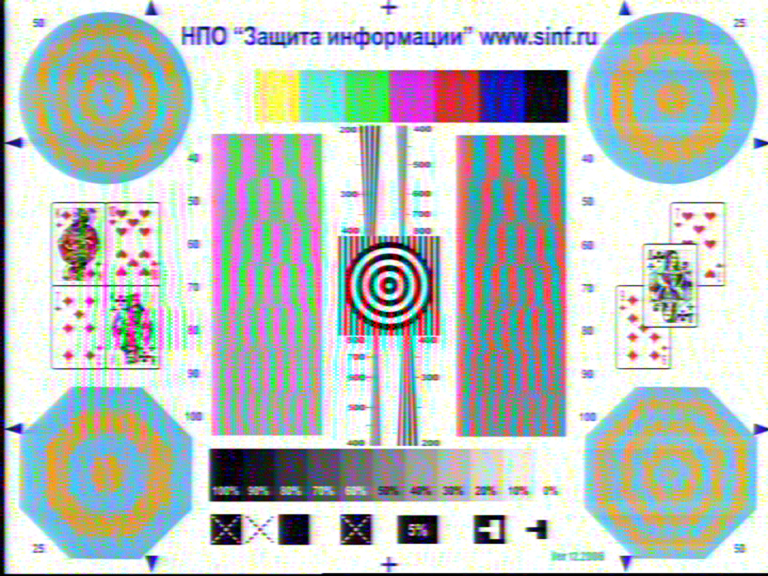

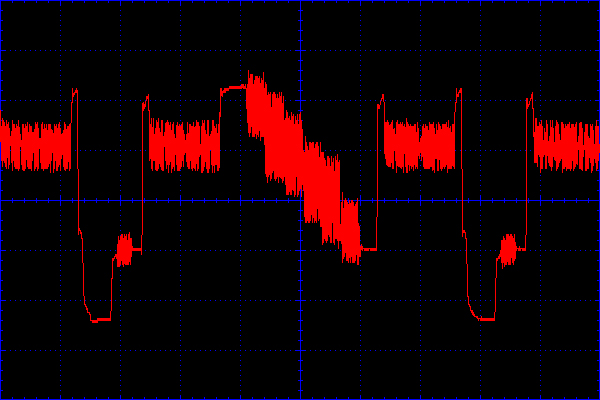

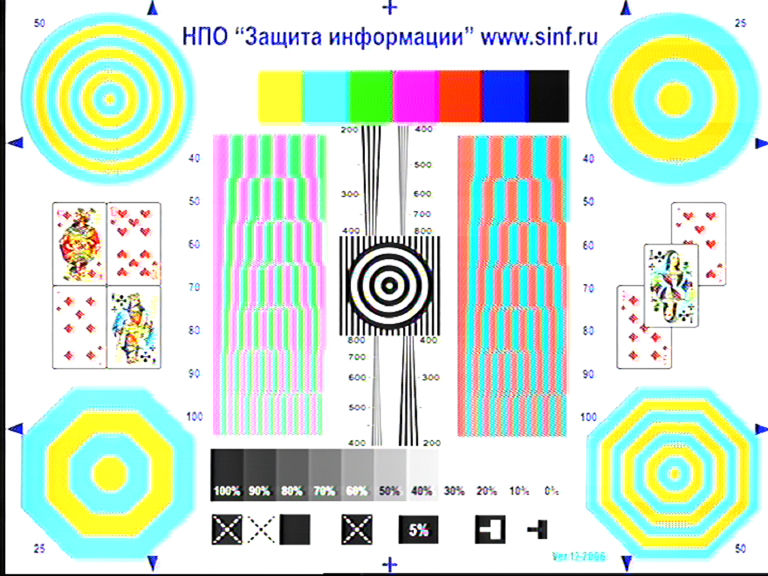

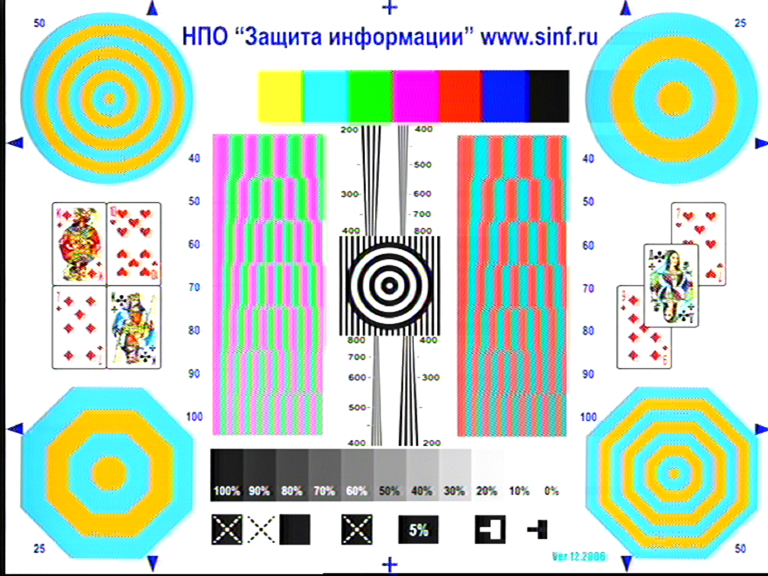

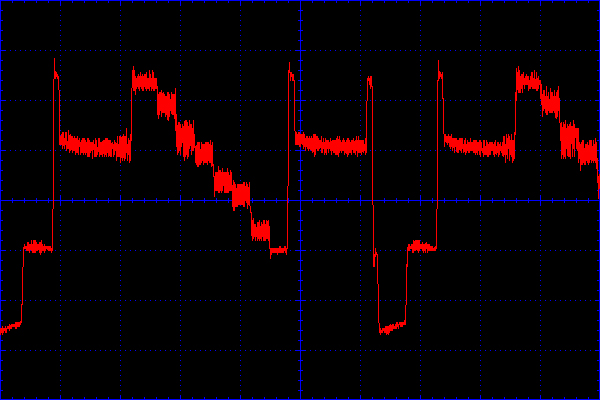

На фото: 1; 3; 5; 7; 9; 11; 13; 15; 17; 19; 21; 23; 25 представлены осциллограммы, а на фото: 2; 4; 6; 8; 10; 12; 14; 16; 18; 20; 22; 24; 26 изображения видеосигналов на выходе прибора Si-192.
В ходе тестирования по испытательным таблицам оценивались потери разрешающей способности по горизонтали сигнала яркости и сигнала цветности, а так же оптимальная и недостаточная коррекция АЧХ тракта передачи видеосигнала при разных дистанциях передачи и использовании различных передатчиков видеоизображения.
Результаты тестирования видеорегистратора “Gotview USB 2,0 DVD 2”:
Результаты тестирования приемника Si-192 и передатчика Si-115T по витой паре разной длины:
Результаты тестирования приемника Si-192
и передатчика Si-113T по витой паре разной длины:
Результаты тестирования приемника Si-192
и передатчика Si-112T по витой паре разной длины:
|
