Система виброакустической и акустической защиты ШТОРМ-10

Сертификат ФСТЭК России №3773 от 21 июля 2017

Система акустической и вибрационной защиты речевой информации «Шторм-10» предназначена для защиты акустической речевой информации циркулирующей в выделенных помещениях до 1 категории включительно от утечки по акустическим и виброакустическим каналам, а также для защиты акустической речевой информации от утечки за счет наводок (включая наводки, обусловленные акустоэлектрическими преобразованиями в технических средствах) в слаботочных симметричных линиях в диапазоне частот 90 – 11300 Гц.

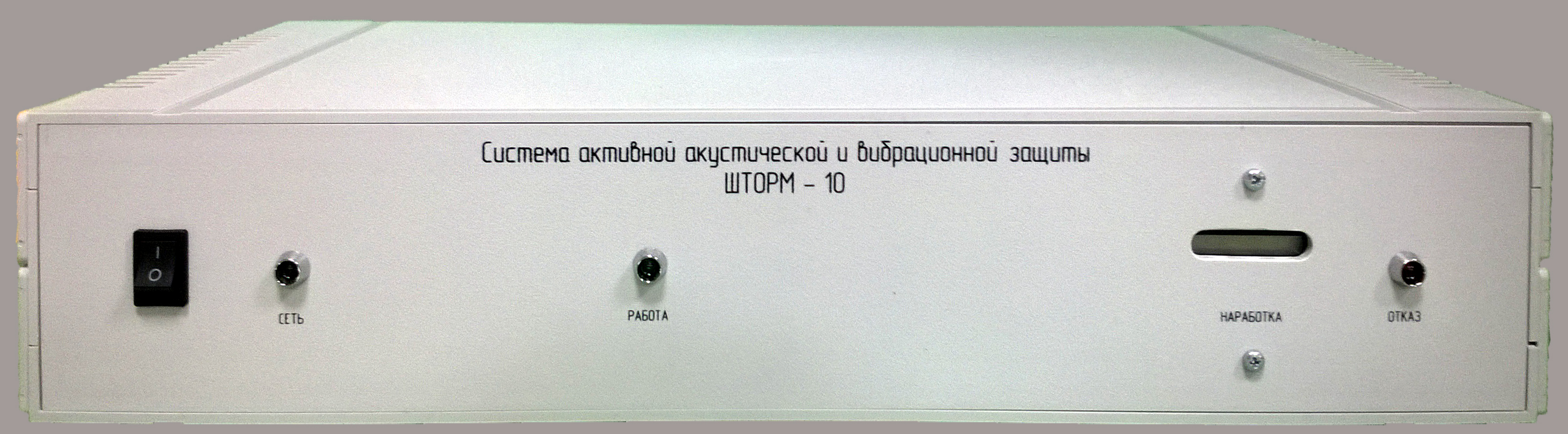

Генераторный блок.

Генераторный блок

Система «Шторм-10» является средством акустической и вибрационной защиты акустической речевой информации типа «А» относится к 1 классу защиты и содержит в своем составе генераторный блок и подключаемые к нему по линям связи пассивные преобразователи.

Система выпускается в двух вариантах исполнения:

  • «Шторм-10» исп.1 имеет четыре одинаковых независимых канала формирования шумовой помехи. Каждый из каналов имеет четыре выхода для подключения пассивных преобразователей;
  • «Шторм-10» исп.2 имеет два одинаковых независимых канала формирования шумовой помехи. Каждый из каналов имеет четыре выхода для подключения пассивных преобразователей.
  • В состав Системы могут входить:

  • генераторный блок Системы «Шторм-10» исп.1 или «Шторм-10» исп.2;
  • вибровозбудители электродинамические ВД-1М в кол-ве до 8 шт. на каждый канал формирования шумовой помехи;
  • вибровозбудители электродинамические ВД-1М2 в кол-ве до 32 шт. на каждый канал формирования шумовой помехи;
  • вибровозбудители электродинамические повышенной мощности ВД-2 в кол-ве до 8 шт. на каждый канал шумовой помехи;
  • акустические излучатели АИГ (настенный громкоговоритель) в кол-ве до 16 шт. на каждый канал шумовой помехи;
  • акустические излучатели малогабаритные АИМ в кол-ве до 16 шт. на каждый канал шумовой помехи;
  • акустические излучатели малогабаритные круговой направленности АИМ-К в кол-ве до 4 шт. на каждый канал шумовой помехи;
  • устройства подачи шумовой помехи в слаботочные токопроводящие линии SI-5010 в кол-ве до 4 шт. на каждый канал шумовой помехи;
  • элементы крепления преобразователей, позволяющие применять средства акустической и вибрационной защиты для зашумления всех ограждающих и инженерных конструкций помещений.
Шторм-9 Система виброакустической и акустической защиты

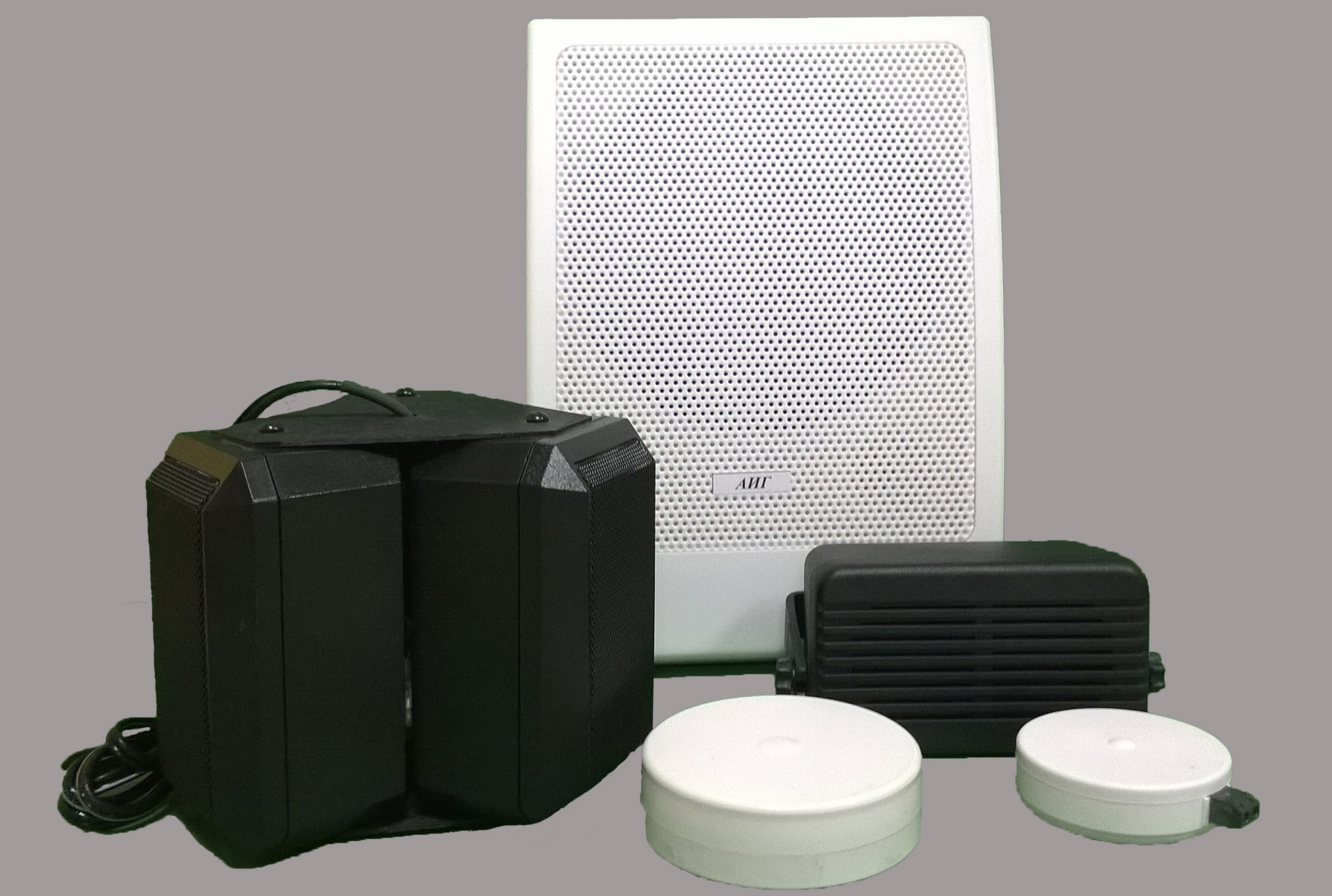

Излучатели АИМ-К, АИГ, АИМ

Вибровозбудители ВД-2, ВД-1М2

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

  • Наличие регулировки уровней шумового сигнала в семи октавных полосах со среднегеометрическими частотами 125, 250, 500, 1000, 2000, 4000 и 8000 Гц.
  • Глубина регулировки интегрального уровня шумовой помехи не менее 20 дБ.
  • Глубина коррекции АЧХ в октавных полосах не менее 20 дБ.
  • Визуальная система индикации нормального режима работы.
  • Визуальная и звуковая система индикации отключения одного или нескольких преобразователей от канала формирования шума СВАЗ.
  • Визуальная и звуковая система аварийного отключения электропитания СВАЗ.
  • Наличие подсистемы формирования шумового сигнала для защиты акустической речевой информации от утечки за счет акустоэлектрических преобразований в слаботочных линиях связи, включая ЛВС, телефонные линии различных стандартов, слаботочные двухпроводные симметричные линии охранно-пожарных сигнализаций, систем управления доступом, систем оповещения и т.п...
  • Возможность подключения проводного пульта дистанционного управления.
  • Возможность установки в стандартные 19-дюймовые аппаратные стойки при помощи установочных креплений, входящих в комплект поставки.
  • Основные технические характеристики

    1. Кол-во каналов/выходов Системы – 4/16 .(для «Шторм-10 исп.1), 2/8(для «Шторм-10 исп.2).

    2. Кол-во подключаемых преобразователей к Системе:

  • - вибровозбудитель – от 1 до 128 шт. (для «Шторм-10 исп.1), от 1 до 64 шт. (для «Шторм-10 исп.2) ;
  • - акустический излучатель – от 1 до 64 шт. (для «Шторм-10 исп.1), от 1 до 32 шт. (для «Шторм-10 исп.2) ;
  • - устройство подачи шумовой помехи в слаботочные линии – от 1 до 16 шт. (для «Шторм-10 исп.1), от 1 до 8 шт. (для «Шторм-10 исп.2) ;
  • 3. Кол-во поддиапазонов для коррекции АЧХ - семь поддиапазонов со среднегеометрическими частотами 125, 250, 500, 1000, 2000, 4000 и 8000 Гц.;

    4. Диапазон регулировки интегрального уровня шума - не мене 20 дБ.;

    5. Диапазон регулировки уровня шума в октавных полосах - не менее 20 дБ.

    5. Октавные уровни звукового давления акустических шумовых сигналов и октавные уровни переменной силы вибрационных шумовых сигналов соответствуют «Требованиям к средствам акустической и вибрационной защиты акустической речевой информации» (ФСТЭК России 2015 г.).

    6. Уровень напряжения шумового сигнала на выходе устройства SI-5010 в диапазоне частот 90 Гц – 11300 Гц. - не ниже 15мВ

    7. Электропитание - ~220 В +10 % -15 % / 50 Гц ± 2 %.

    8. Потребляемая мощность - не более 40 ВА.

    9. Время индикации аварийного отключения сетевого напряжения не менее - 7сек.

    10. Габаритные/весовые характкристики системы:

  • - генераторный блок «Шторм-10» исп.2 - 430*200*95/не более 4,1 кг;
  • - вибровозбудитель ВД-1М2, ВД-1М - 67*58*25 мм./80 г.;
  • - вибровозбудитель ВД-2 - 77*77*35 мм./420 г.;
  • - акустический излучатель АИГ - 250*185*123 мм./1,0 кг.;
  • - акустический излучатель АИМ - 122*68*63 мм./220 г.;
  • - акустический излучатель АИМ-К - 125*145*120 мм./850 г.;
  • - устройство подачи шумовой помехи в слаботочные линии связи SI-5010 - 145*75*40/170 г..
  • 13. Время непрерывной работы системы, не менее - 8 час.

    14. Срок службы системы - 7 лет.

    15. Ресурс - 27000 час.

    16. Наработка на отказ на менее - 6000 час.
