Cистема виброакустической защиты ШТОРМ-7
|
Система спроектирована с учетом многолетнего опыта производства приборов виброакустического зашумления
и предназначена для защиты выделенных помещений 1-й категории.

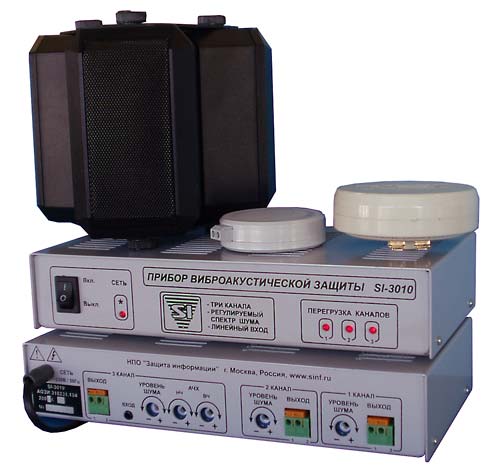

Состав системы:
- трехканальный прибор виброакустической защиты SI -3010
- электромагнитные излучатели TRN -2000 для формирования помехи в стенах и перекрытиях помещения
- виброакустические преобразователи ВД-1 для формирования помехи в оконных стеклах, системе отопления и вентиляции помещения
- акустические излучатели OMS-2000
|
 |
Спектральный анализ виброакустических сигналов в элементах конструкции помещения проводился с помощью анализатора SI -4000. Режим работы анализатора – 1/3 октавный спектральный анализ.
Анализ проводился в:
- отштукатуренной кирпичной стене (1,5 кирпича)
- оконном стекле 1000х1000х4 мм
Анализировались следующие сигналы:
- естественный постоянный шум в помещении от системы вентиляции;
- информационный гармонический сигнал с уровнем эквивалентным уровню речи 80 дБА;
- шумовая помеха, формируемая системой ШТОРМ-7.
Информационный гармонический сигнал формировался с помощью акустического генератора SI -3100, установленного на расстоянии 1 м от исследуемой поверхности помещения. Гармонический сигнал оценивался на фоне естественного шума в помещении.
Элементы конструкции помещения зашумлялись с помощью:
- излучателей TRN -2000, установленных на расстоянии 2 м от акселерометра при измерениях на стене;
- преобразователей ВД-1, установленных на расстоянии 1 м от акселерометра при измерениях на стекле.
Результаты спектрального анализа
(1-5 измерения на стене; 6-9 измерения на стекле)

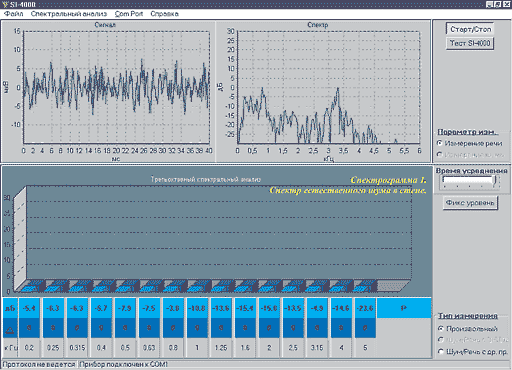

Спектр естественного шума в стене

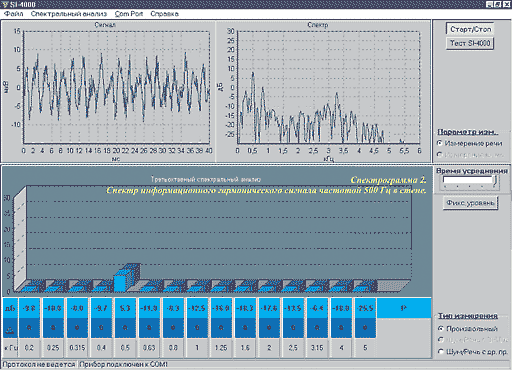

Спектр информационного гармонического сигнала частотой 500 Гц в стене

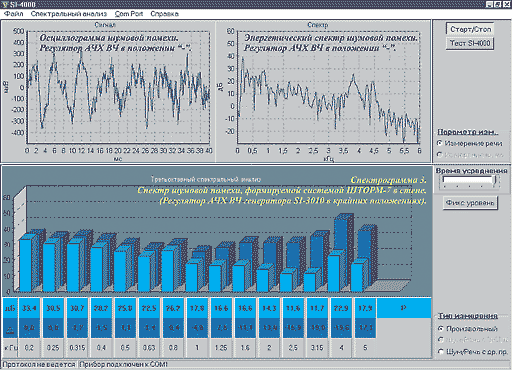

Спектр шумовой помехи, формируемой системой ШТОРМ-7 в стене
(регулятор АЧХ ВЧ генератора SI-3010 в крайних положениях)

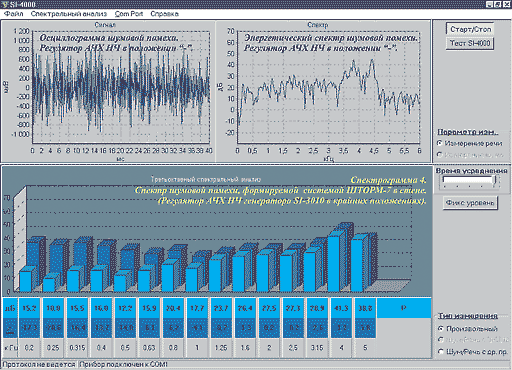

Спектр шумовой помехи, формируемой системой ШТОРМ-7 в стене
(регулятор АЧХ НЧ генератора SI-3010 в крайних положениях)

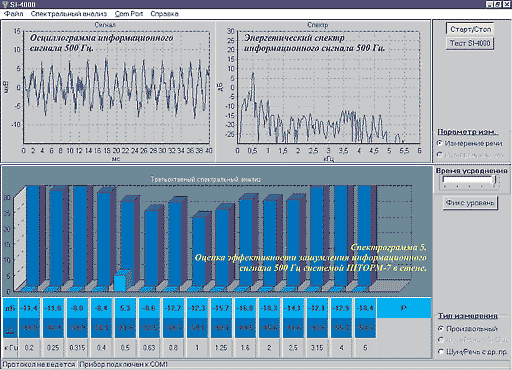

Оценка эффективности зашумления информационного сигнала частотой 500 Гц системой ШТОРМ-7 в стене

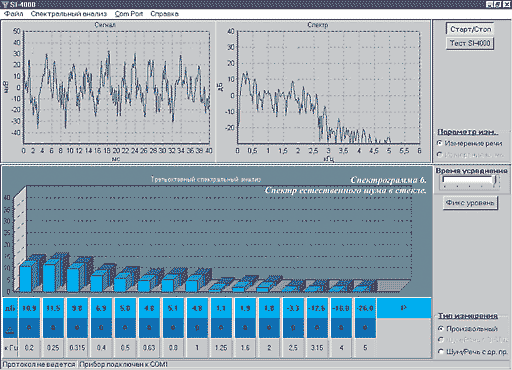

Спектр естественного шума в стекле
 Спектр информационного гармонического сигнала частотой 1000 Гц в стекле

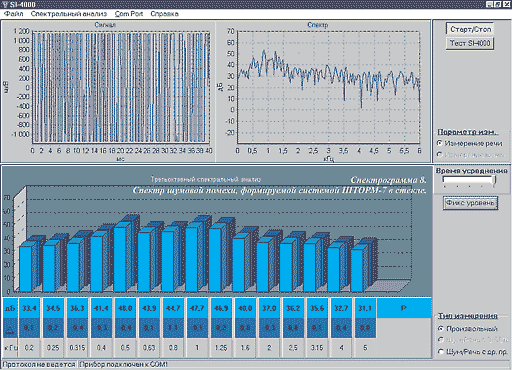

 Спектр шумовой помехи, формируемой системой ШТОРМ-7 в стекле

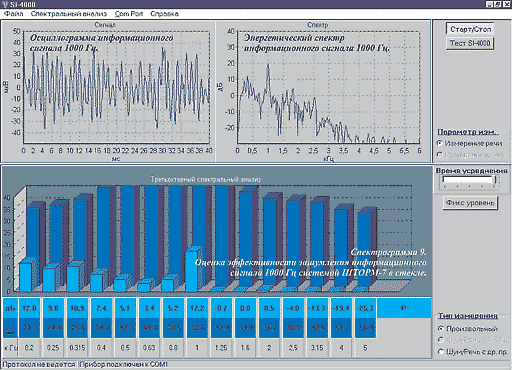

Оценка эффективности зашумления информационного сигнала частотой 1000 Гц системой ШТОРМ-7 в стекле
|
