Расширенный контроль доступа

Расширенная система контроля доступа решает задачи управления доступом на проходной и в помещениях предприятия, а также организации учета рабочего времени.

Рассмотрим построение расширенной системы контроля доступа на следующем примере.

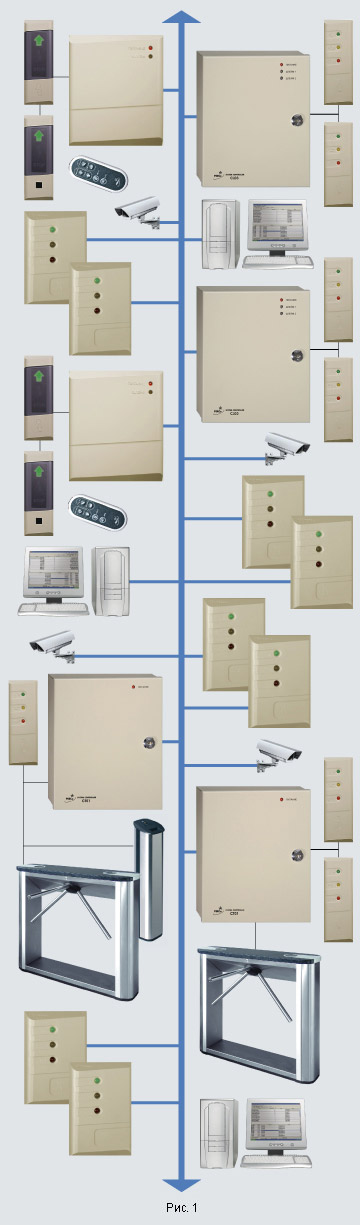

Требуется организовать контроль доступа на проходной с двумя точками прохода, а также контроль доступа для дверей, ведущих на два этажа, и для дверей 10 кабинетов, в двух из которых ведется прием посетителей. Кроме того, необходима организация учета рабочего времени для пяти подразделений, автоматизация работы Бюро пропусков, а также автоматизация работы двух сотрудников отдела кадров и двух сотрудников, ответственных за составление табеля. Структурная схема системы представлена на рис. 1.


Состав оборудования Кол-во
Контроллер замка PERCo-CL01 8
Контроллер замка PERCo-CL02 2
Контроллер замка PERCo-CL03 2
Контроллер турникета PERCo-CT01 2
Считыватели PERCo-IR01 7
Считыватели PERCo-IR02 2
Пульт ДУ PERCo-AU01 2
Замок электромеханический 10
Датчик двери 10
Кнопка выхода 10
Турникет PERCo-TTD-03.1G с преграждающими планками и пультом ДУ PERCo-H-05/4 2
Картоприемник PERCo-IС01 1
IP-видеокамеры 4
Бесконтактные карты доступа 7500

Оборудование проходной:

Проходная предприятия оборудуется двумя турникетами PERCo-TTD-03.1G. Один турникет дополняется двумя считывателями бесконтактных карт PERCo-IR01, второй — одним считывателем бесконтактных карт PERCo-IR01 и картоприемником PERCo-IC01 для сбора временных пропусков. Эти устройства подключаются к двум контроллерам турникета PERCo-CT01. На проходной размещаются две IP-видеокамеры, которые подключаются к локальной сети предприятия Ethernet. На компьютере охранника устанавливается программное обеспечение «Видеоидентификация» PERCo-SM10. Для автоматизации работы по назначению прав доступа, выдаче и изъятию временных и постоянных пропусков устанавливается программное обеспечение «Бюро пропусков»PERCo-SM03. Для разработки шаблонов временных и постоянных пропусков устанавливается программное обеспечение «Дизайнер пропусков» PERCo-SM14.

Проход сотрудников через проходную осуществляется по бесконтактным картам доступа. С помощью ПО права доступа сотрудников разграничиваются по помещениям и по времени. Для прохода через турникет сотрудник подносит карту к считывателю. Система сопоставляет информацию, хранящуюся в памяти системы, с кодом поднесенной карты и определяет, разрешен ли доступ ее владельцу в данное время суток. В целях усиления контроля на проходной организована видеоидентификация. При поднесении карты к считывателю на мониторе дежурного охранника отображается фотография владельца карты, полученная из базы данных. Охранник сравнивает фото и личность предъявителя карты, а затем разрешает проход. В ситуациях, когда поток людей достаточно велик (например, начало рабочей смены), режим видеоидентификации можно отключить. В таком случае сотрудник предъявляет карту считывателю, и если доступ этому сотруднику в данное время суток разрешен, система автоматически разблокирует турникет.

Посетители проходят через проходную по временным пропускам, которые можно получить в Бюро пропусков. При выходе с предприятия посетитель сначала опускает карту-пропуск в картоприемник, и только после этого может пройти через турникет. Сотрудники предприятия, обладающие картами с правом постоянного доступа, используют картоприемник как обычный считыватель.

Оборудование входа/выхода на этаж, входов/выходов в кабинеты:

Двери, ведущие на этажи, и двери кабинетов оборудуются электромеханическими замками.

Вход на этаж оснащается двумя считывателями карт доступа PERCo-IR01. Замок и считыватели подключаются к контроллеру управления доступом PERCo-CL03. Аналогично оборудуется вход на другой этаж.

В 6 кабинетах, не предназначенных для приема посетителей, дверь оборудуется электромеханическим замком, который подключается к контроллеру замка PERCo-CL01 со встроенным считывателем карт доступа.

Доступ сотрудников в кабинеты осуществляется по бесконтактным картам доступа. Чтобы войти в кабинет, достаточно поднести карту к считывателю. При поднесении карты к считывателю система определяет, разрешен ли данному сотруднику доступ в кабинет в данное время суток. Если доступ разрешен, система автоматически разблокирует замок.

2 кабинета, предназначенные для приема посетителей, оборудуются следующим образом: снаружи кабинета устанавливается считыватель карт доступа PERCo-IR02 с мнемонической индикацией, внутри кабинета размещается блок индикации PERCo-AI01 с ИК-приемником, оборудование подключается к контроллеру замка PERCo-CL02, установленному внутри помещения. У входа в кабинет устанавливается IP-видеокамера, которая подключается к локальной сети предприятия Ethernet. На компьютере сотрудника, ведущего прием посетителей, устанавливается программное обеспечение «Прием посетителей» PERCo-SM10.

Сотрудники, ведущие прием посетителей, управляют доступом посетителей в свои кабинеты с помощью пульта дистанционного управления PERCo-AU01 или компьютера. Мнемоническая индикация на считывателе информирует сотрудников и посетителей о том, разрешен ли им вход в кабинет. Наличие блока индикации внутри кабинета позволяет хозяину кабинета в любой момент проверить, открыт или закрыт кабинет для доступа посетителей. Когда посетитель или сотрудник предъявляет карту доступа, на мониторе хозяина кабинета отображается изображение, полученное с видеокамеры. Хозяин кабинета может сравнить личность предъявителя с фотографией владельца карты, полученной из базы данных.

Все контроллеры системы подключаются к локальной сети предприятия Ethernet. Все события сохраняются в памяти системы; их можно просмотреть.

Автоматизация работы отдела кадров и организация учета рабочего времени:

Для автоматизации работы сотрудников отдела кадров устанавливается программное обеспечение «Персонал» PERCo-SM02. Сотрудники отдела кадров ведут базу данных персонала, где указаны занимаемые должности, личные данные и другая информация.

Для автоматизации работы сотрудников, ответственных за составление табеля, устанавливается программное обеспечение «Учет рабочего времени» PERCo-SM07. Выбирается устройство, время проходов через которое будет считаться началом и концом рабочего дня для каждого из сотрудников предприятия. При поднесении карты к считывателю система идентифицирует сотрудника и фиксирует время его прохода через устройство. Система сравнивает время присутствия сотрудника на рабочем месте с его индивидуальным графиком работы, выявляя опоздания и преждевременные уходы с работы.

Интеллектуальный алгоритм учета поддерживает сменные и скользящие графики работы. В случае необходимости ответственный сотрудник вводит в систему оправдательные документы и наряды на сверхурочные работы. Табели по стандартным формам Т-12 и Т-13 формируются автоматически.

Для контроля за дисциплиной труда на компьютеры руководителей устанавливается программное обеспечение «Дисциплинарные отчеты» PERCo-SM05. Руководители могут получить отчеты с информацией о времени присутствия каждого сотрудника на своем рабочем месте.

Для настройки системы и задания ее параметров на компьютер системного администратора предприятия устанавливается программное обеспечение «Базовое ПО» PERCo-SN01, «Администратор» PERCo-SM01, «Управление доступом» PERCo-SM04.

Необходимое программное обеспечение:

  1. «Базовое ПО» PERCo-SN01
  2. «Администратор» PERCo-SM02
  3. «Персонал» PERCo-SM02
  4. «Бюро пропусков» PERCo-SM03
  5. «Дизайнер пропусков» PERCo-SM14
  6. «Учет рабочего времени» PERCo-SM07
  7. «Дисциплинарные отчеты» PERCo-SM05
  8. «Управление доступом» PERCo-SM04
  9. «Видеоидентификация» PERCo-SM12
  10. «Прием посетителей» PERCo-SM10

Система контроля доступа может стать первым этапом в оснащении предприятия Единой системой S-20. Более подробную информацию о возможностях системы можно узнать в разделе Готовые решения: S-20.
