Система контроля доступа для нескольких дверей

Рассмотрим построение системы контроля доступа на следующем примере: необходимо организовать контроль доступа для дверей 6 кабинетов, в 2 из которых ведется прием посетителей. Также требуется обеспечить контроль доступа для дверей на этаж, где расположены кабинеты.

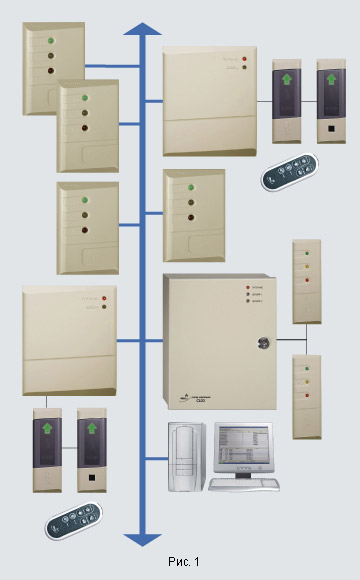

Структурная схема системы представлена на рис. 1.

Все 7 дверей оборудуются запирающими устройствами. В качестве устройств для запирания дверей в системе контроля доступа могут использоваться электрические замки и защелки различных типов. Дверь, которая ведет на этаж, оборудуется двумя считывателями карт доступа PERCo-IR01. Замок и считыватели подключаются к контроллеру замка PERCo-CL03.

Дверь кабинета, в котором не ведется прием посетителей, оборудуется контроллером со встроенным считывателем карт доступа. Аналогичное оборудование устанавливается в 3 остальных кабинетах, где не ведется прием посетителей.

Снаружи кабинета для приема посетителей устанавливается считыватель карт доступа PERCo-IR02 с мнемонической индикацией. Внутри кабинета размещается блок индикации PERCo-AI01 с ИК-приемником. Оборудование подключается к контроллеру замка PERCo-CL02, установленному внутри помещения. Сотрудники, ведущие прием посетителей, управляют дверью кабинета с помощью пульта дистанционного управления PERCo-AU01. Мнемоническая индикация на считывателе информирует сотрудников и посетителей о том, разрешен ли им вход в кабинет. Наличие блока индикации внутри кабинета позволяет хозяину кабинета в любой момент проверить, открыт или закрыт кабинет для доступа посетителей.

Аналогичное оборудование устанавливается во втором кабинете для приема посетителей.

Контроллеры системы по сети Ethernet соединяются с компьютером, на котором установлено программное обеспечение «Базовое» PERCo-SN01. Всем сотрудникам выдаются бесконтактные карты доступа — ключи. С помощью ПО информация о сотрудниках и выданных им картах заносится в память системы. Программное обеспечение позволяет создавать списки сотрудников, назначать права доступа, регистрировать события прохода и просматривать их. ПО является сетевым, поэтому достаточно одного комплекта ПО для настройки и получения информации от всех контроллеров системы.

Доступ сотрудников на этаж и в кабинеты осуществляется по принципу «свой/чужой». Для того чтобы открыть замок, достаточно поднести карту к считывателю. Система сопоставляет информацию, хранящуюся в памяти контроллера, с кодом поднесенной карты и определяет, разрешен ли доступ ее владельцу. Если доступ разрешен, система автоматически разблокирует замок.

Система контроля доступа для нескольких дверей может быть расширена. Для ознакомления с дополнительными возможностями см. Расширенный контроль доступа.

Система контроля доступа для нескольких дверей может стать первым этапом в оснащении предприятия Единой системой S-20. Более подробную информацию о возможностях системы можно узнать в разделе Готовые решения: S-20.
