Пример построения системы безопасности на базе S-20 для бизнес-центра

Представленный ниже материал имеет следующую структуру:

Описание объекта

Бизнес-центр располагается в четырехэтажном отдельно стоящем здании общей площадью около 2800 кв.м. Общее количество сотрудников бизнес-центра, без учета сотрудников фирм-арендаторов, — 25 человек. Прилегающая территория огорожена забором. Перед зданием находится парковка для сотрудников бизнес-центра и посетителей, парковка не огорожена. Въезд на территорию бизнес-центра контролируется при помощи шлагбаума с управлением от пульта. На входе в бизнес-центр установлена металлопластиковая дверь с заполнением в виде стеклопакета.

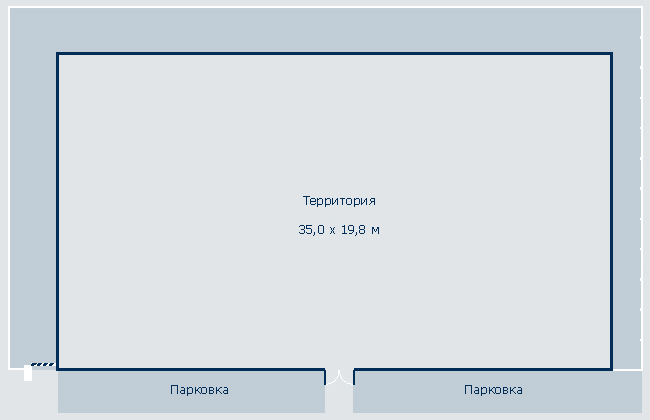

Территория:
"+ ""+ "\""+alt+"\""+ "" ); wnd.document.close(); }

На первом этаже бизнес-центра расположен вестибюль. В вестибюле имеется стойка администратора, где постоянно находится дежурный сотрудник, и рабочее место дежурного охранника, который осуществляет охрану бизнес-центра в дневное время. 6 из 12 кабинетов первого этажа сдаются в аренду. В остальных шести помещениях располагается администрация бизнес-центра. Одно помещение (1-5) отдано под центральный пост охраны, где круглосуточно находится дежурная смена охранников. Три кабинета (1-1, 1-2, 1-3) заняты руководителями бизнес-центра, которые ведут прием посетителей.

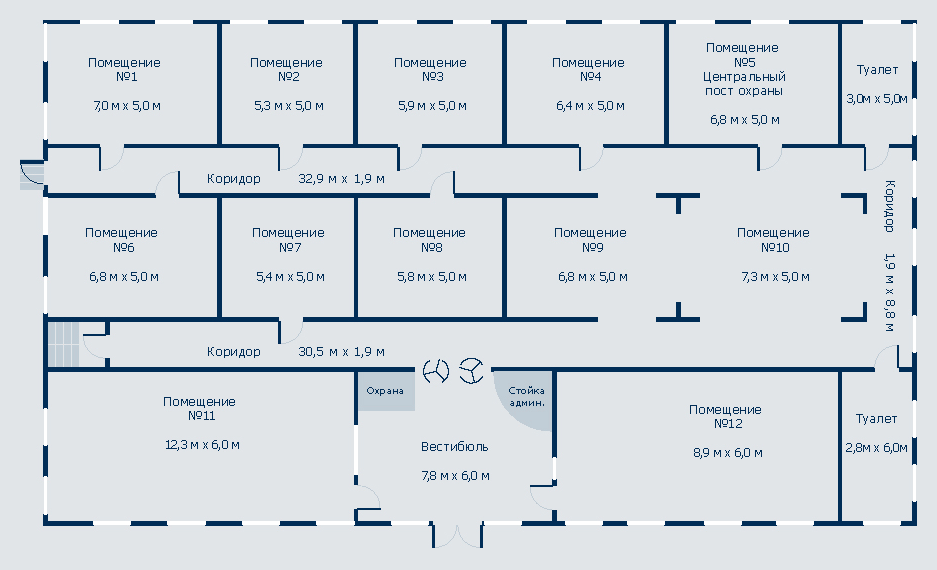

Первый этаж:

На втором, третьем и четвертом этажах находится по 14 кабинетов; все 42 помещения сдаются в аренду. На каждом этаже имеются места общего доступа и по два коридора.

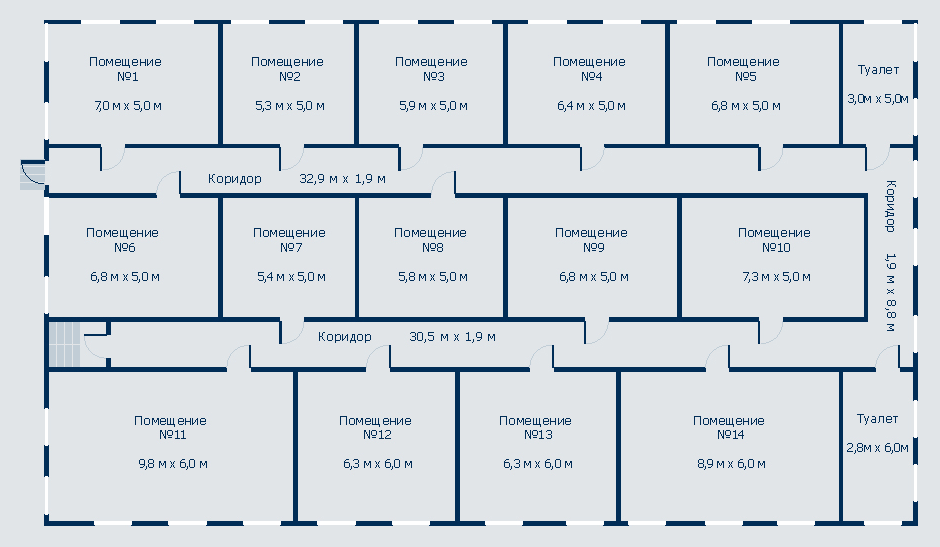

Второй–четвертый этажи:

Доступ с первого на другие этажи осуществляется по лестнице. Во втором коридоре каждого этажа находится пожарный выход, ведущий на пожарную лестницу, которая установлена с внешней стороны здания.

Окна бизнес-центра не оборудованы защитой.

Потолки всех помещений обшиты потолочными панелями из негорючих материалов на расстоянии 5 см от капитального потолка. За панелями проходит только проводка электрического освещения.

Бизнес-центр работает с 8 до 21 без перерыва на обед. По окончании рабочего дня все помещения бизнес-центра сдаются под охрану сотрудникам центрального поста охраны (ЦПО).

Постановка задач обеспечения безопасности объекта

Для обеспечения безопасности помещения необходимо решить следующие задачи:

  1. Установка пожарной сигнализации
  2. Установка охранной сигнализации
  3. Установка оборудования контроля доступа в помещениях, занимаемых администрацией бизнес-центра
  4. Организация проходной в вестибюле бизнес-центра
  5. Установка оборудования контроля доступа на входе в бизнес-центр и на входах/выходах на этажи
  6. Установка камер видеонаблюдения в фойе, помещениях 1 этажа и коридорах остальных этажей для оценки ситуации в случае возникновения угрозы пожара или хищения
  7. Организация приема посетителей в кабинетах руководителей бизнес-центра
  8. Организация выдачи постоянных и временных карт доступа
  9. Организация изъятия временных пропусков
  10. Организация центрального поста охраны
  11. Организация защиты внешней территории бизнес центра
  12. Организация системы видеонаблюдения на прилегающей территории бизнес-центра
  13. Организация видеонаблюдения на территории автостоянки в рабочее время
  14. Организация учета рабочего времени для сотрудников администрации бизнес-центра; по заявкам — организация учета рабочего времени для сотрудников фирм-арендаторов

Техническое предложение для решения поставленных задач объекта

Установка пожарной сигнализации

Наличие большого количества помещений, сдаваемых в аренду различным организациям, требует точного определения места возгорания. Учитывая специфику объекта, а также наличие в бизнес-центре центрального поста охраны, для организации системы пожарной сигнализации следует использовать адресно-аналоговую систему пожарной сигнализации.

Для организации системы пожарной сигнализации с учетом характеристик офиса необходимо 4 шлейфа пожарной сигнализации, по одному шлейфу PERCo-PF01-1-02 на каждый этаж.

Шлейф пожарной сигнализации состоит из пожарных дымовых извещателей и ручных пожарных извещателей.

Количество и места установки пожарных извещателей определяются в соответствии с НПБ.

Для управления шлейфами пожарной сигнализации и индикации состояния извещателей используется приемно-контрольная панель PERCo-PF01-1-01, которая устанавливается в помещении центрального поста охраны.

Для обеспечения бесперебойной работы шлейфов пожарной сигнализации и приемно-контрольной панели потребуются источники бесперебойного питания.

Установка охранной сигнализации и организация контроля доступа в вестибюле

Вход в бизнес-центр оборудуется контроллером PERCo-CL02, к которому подключается электромагнитный замок двери ML500, считыватель бесконтактных карт PERCo-IR01 и шлейф охранной сигнализации. Шлейф охранной сигнализации состоит их охранных извещателей типа «Фотон 12».

Для организации проходной в вестибюле бизнес-центра устанавливаются две электронных проходных PERCo-KT02. Для организации сбора временных пропусков устанавливаются 2 картоприемника PERCo-IC01. Проход через проходную сотрудников администрации бизнес-центра, а также сотрудников фирм-арендаторов осуществляется по бесконтактным картам доступа. Для автоматизации работы по выдаче карт доступа устанавливается программное обеспечение «Бюро попусков» PERCo-SM03. Посетители проходят через проходную по временным пропускам, которые получают на стойке администратора. Сбор временных пропусков происходит следующим образом: при выходе с предприятия посетитель сначала опускает карту-пропуск в картоприемник, и только после этого может пройти через турникет. Сотрудники предприятия, обладающие картами с правом постоянного доступа, используют картоприемник как обычный считыватель.

Установка охранной сигнализации и организация контроля доступа в кабинетах 1 этажа, занимаемых администрацией бизнес-центра (1-1, 1-2, 1-3, 1-4, 1-5, 1-6)

Каждый кабинет первого этажа, занимаемый администрацией бизнес-центра, оборудуется контроллером PERCo-CL02, к которому подключается шлейф охранной сигнализации. Шлейф охранной сигнализации состоит из охранных извещателей контролирующих объем и разбитие стекла. К каждому контроллеру также подключается электромеханический замок.

К контроллерам кабинетов, не предназначенных для приема посетителей (1-4, 1-5, 1-6) подключаются считыватели бесконтактных карт PERCo-IR01. Доступ сотрудников администрации бизнес-центра в кабинеты осуществляется по бесконтактным картам доступа.

К контроллерам кабинетов (1-1, 1-2, 1-3) руководителей бизнес-центра, которые ведут прием посетителей, подключаются считыватели бесконтактных карт PERCo-IR02 с мнемонической индикацией и внутренние блоки индикации PERCo-AI01 с ИК-приемником. Хозяин кабинета управляет доступом посетителей в свой кабинет, не вставая из-за стола, с помощью пульта дистанционного управления PERCo-AU01. Доступ сотрудников в кабинеты осуществляется по бесконтактным картам доступа.

Установка охранной сигнализации и организация контроля доступа на 2–4 этажи

Для обеспечения охраны 2–4 этажей используются камеры видеонаблюдения с детекторами движения. Шлейфы охранной сигнализации состоят из извещателей контролирующих объем и установленных в коридорах. Шлейфы охранной сигнализации подключаются к контроллерам PERCo-CL02, контролирующих вход на этаж.

Для организации контроля доступа на этажи двери, ведущие на лестничные площадки, оборудуются электромеханическими замками. Каждый замок подключается к контроллеру замка PERCo-CL02. Контроллер устанавливается со стороны лестничной площадки. Контроль выхода не нужен, так как эти двери должны быть обеспечены кнопкой аварийного открытия двери на случай пожара.

Посетители и сотрудники фирм-арендаторов проходят на этажи по бесконтактным картам доступа.

Видеокамеры, установленные на 2–4 этажах в коридорах, используются также в качестве охранных устройств в нерабочее время.

Организация системы видеонаблюдения

Организация системы видеонаблюдения внутри бизнес-центра:

Установленные в бизнес-центре видеокамеры оказывают сдерживающее воздействие на посетителей центра, предотвращая хищения и вандализм. Камеры также позволяют охраннику бизнес-центра оперативно оценить ситуацию в случае возникновения тревоги в рабочее время. Видеокамеры, установленные в кабинетах сотрудников администрации бизнес-центра, создают эффект присутствия руководителя. Видеокамеры, установленные на 2–4 этажах в коридорах, используются также в качестве охранных устройств в нерабочее время.

Камеры видеонаблюдения устанавливаются во всех помещениях компании на 1 этаже, за исключением туалетов. При установке камер необходимо руководствоваться требованием по просмотру всего помещения. В кабинетах на 2–4 этажах камеры не устанавливаются.

Для организации системы видеонаблюдения используются купольные аналоговые видеокамеры KT&C KPC-510D, подключаемые к IP-видеосерверам А-Linking 7910. Видеосерверы подключаются к компьютерной сети.

При возникновении тревожной ситуации информация с камер видеонаблюдения выводится на монитор дежурного охранника.

Информация с видеокамер также выводится на компьютер руководителя администрации бизнес-центра в режиме «прозрачное здание». Руководитель имеет возможность проконтролировать работу своих сотрудников.

Организация системы видеонаблюдения на прилегающей территории:

Для анализа обстановки на территории бизнес центра и на стоянке автотранспорта необходимо установить 4 видеокамеры уличного типа WAT-300DH. Камеры подключаются к IP-видеосерверам A-Linking 7910, которые подсоединяются к компьютерной сети.

Организация компьютерной сети

Все оборудование системы объединяется в единую компьютерную сеть Ethernet. Так как нагрузка на компьютерную сеть и задачи безопасности требуют высокой отказоустойчивости и высокой пропускной способности, в данном случае требуется организация отдельной компьютерной сети Ethernet для системы безопасности.

Для настройки системы и задания ее параметров на компьютер системного администратора бизнес-центра устанавливается программное обеспечение «Базовое ПО» PERCo-SN01, «Администратор» PERCo-SM01.

Организация учета рабочего времени для сотрудников администрации бизнес-центра и сотрудников арендаторов по их заявкам

На компьютере бухгалтера бизнес-центра устанавливается программное обеспечение «УРВ» PERCo-SM07. Информация о времени прихода сотрудника на работу и ухода с работы сохраняются в памяти системы. Система сравнивает время присутствия сотрудника на рабочем месте с его индивидуальным графиком работы, выявляя опоздания и преждевременные уходы с работы.

В случае необходимости ответственный сотрудник вводит в систему оправдательные документы и наряды на сверхурочные работы. Табели по стандартным формам Т-12 и Т-13 формируются автоматически.

Организация центрального поста охраны

На компьютере дежурного охранника устанавливается программное обеспечение «Центральный пост» PERCo-SM13. С помощью программного обеспечения создается графический план объекта с указанием всех технических средств защиты. План отображается на мониторе дежурного охранника. В случае возникновения тревожной ситуации устройства системы оповещают о тревоге. При срабатывании датчика охранной или пожарной сигнализации на монитор охранника автоматически выводится изображение с ближайших к датчику видеокамер. Охранник оценивает событие по выведенным на экран изображениям, отсеивая ложные тревоги и принимая решение о степени угрозы. Затем сотрудник осуществляет оперативное реагирование: дистанционно управляет оборудованием и привлекает внештатные силы реагирования.

Необходимое ПО

  1. «Базовое ПО» PERCo-SN01, «Администратор» PERCo-SM01 устанавливается на компьютер системного администратора бизнес-центра
  2. «Персонал» PERCo-SM02, «Бюро пропусков» PERCo-SM03 устанавливается на компьютер администратора офиса
  3. «Прозрачное здание» PERCo-SM15 устанавливается на компьютер руководителя бизнес-центра
  4. «УРВ» PERCo-SM07 устанавливается на компьютер бухгалтера бизнес-центра
  5. «Центральный пост» PERCo-SM13 устанавливается на компьютер дежурного охранника

Требования по установке оборудования

  • Панель приемно-контрольная PERCo-PF01-01 устанавливается в помещении центрального поста охраны.
  • Контроллеры PERCo-CL02 устанавливаются внутри помещений, рядом с дверью на высоте 2 метра.
  • Считыватели PERCo-IR02 устанавливаются на высоте 1,3 метра рядом с дверью.
  • Блоки внутренней индикации PERCo-AI01 устанавливаются внутри помещения над дверью.
  • Во всех помещениях устанавливаются кнопки дистанционного открывания двери. Располагаются рядом с дверью на высоте 1 метр.

Оборудование

Оборудование Кол-во
PERCo-PF01 1-01 1
PERCo-PF01 1-02 4
PERCo-CL02 14
PERCo-IR02 3
PERCo-IR01 11
PERCo-AU01 3
PERCo-AI01 3
PERCo-KT02 2
PERCo-IC01 2
БИРП 12/5А 15
Камера видеонаблюдения KT&C KPC-510D 29
Камера видеонаблюдения WAT-300DH 5
IP видео сервер A-linking 7910 34
Извещатель пожарный дымовой APOLLO 55000-620 101
Извещатель пожарный ручной APOLLO 55000-905 15
Свето-звуковой оповещатель «Молния» 9
Извещатель охранный объемный «Фотон 12» 35
Извещатель ДРС «Арфа» 14
Кнопки ДУ 14
Замок электромагнитный ML 500 1
Замок электро механический 13
Коммутатор BaseLine Switch 2016 10/100 2
Базовое ПО 1
Администратор 1
Бюро пропусков 2
Прозрачное здание 1
Персонал 1
УРВ 1
Центральный пост 1
Дисциплинарные отчеты 1
Видеонаблюдение 1

Рекомендованные организационные меры для решения поставленных задач обеспечения безопасности объекта

Пример расчета экономической эффективности
