Пример построения системы безопасности на базе S-20 для крупной организации

Представленный ниже материал имеет следующую структуру:

• Описание объекта
• Постановка задач обеспечения безопасности объекта
• Техническое предложение для решения поставленных задач объекта
• Рекомендованные организационные меры для решения поставленных задач обеспечения безопасности объекта
• Пример расчета экономической эффективности

Описание объекта

Крупная организация занимает собственную территорию общей площадью 9040 кв.м. (113×80м). Территория огорожена забором высотой 2 метра. Вход на территорию осуществляется через проходную. Въезд автотранспорта осуществляется через ворота, расположенные рядом с проходной.

На территории находится одноэтажное производственное здание общей площадью 5000 кв.м (100×50м) и примыкающее к нему двухэтажное административное здание общей площадью 1500 кв.м (50×15м).

Общее количество сотрудников организации — 300 человек. 200 человек работает в производственном здании, 100 человек — в административном.

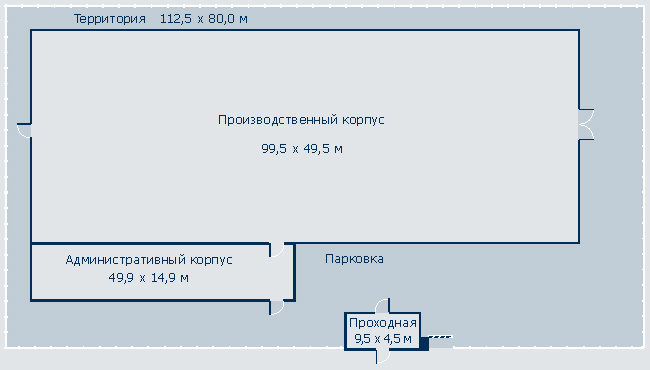

Территория:

"+ ""+ ""+ "" ); wnd.document.close(); }

Производственное здание

Производственное здание построено из железобетонных плит. Все стены внутри здания капитальные, кровля жесткая, высота потолка составляет 6 метров. Подвесные потолки в производственном здании отсутствуют. Все помещения относятся к категории В4, взрывоопасных и пожароопасных помещений нет. Вход в производственное здание осуществляется только через административное здание. В здании расположены 2 гардероба, места общего доступа и 9 производственных помещений. В каждом помещении оборудованы кабинеты руководителей. Стены отделяющие их от основных помещений выполнены из гипсокартона, имеют высоту 3 метра. Дополнительный потолок отсутствует, освещение установлено на поперечных штангах.

Режим работы производственного здания — с 6:00 до 24:00. Рабочие работают в две смены, пять дней в неделю.

Грузовые ворота предназначены только для разгрузки/загрузки автотранспорта.

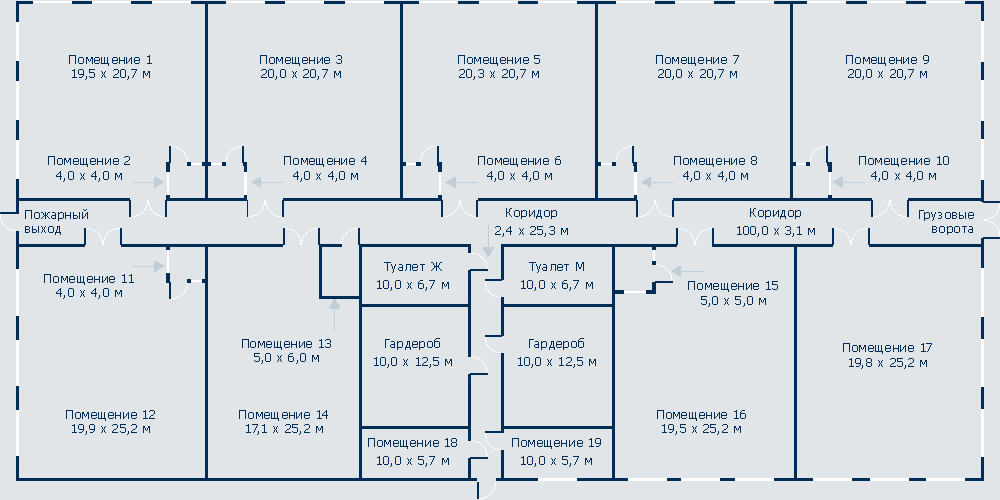

Производственное здание:

Административное здание

Административное здание построено из кирпича и примыкает к производственному. Площадь каждого этажа — 750 кв. м. Все стены внутри здания капитальные, кровля жесткая, чердак и подвесные потолки отсутствуют. Вход в здание оборудован металлической дверью и осуществляется с территории организации. В здании есть выход в производственный корпус. На каждом этаже административного здания расположено по 12 кабинетов. На первом этаже в отдельном кабинете находится центральный пост охраны, где круглосуточно дежурят охранники. В двух кабинетах организации ведется прием посетителей. Режим работы административного здания — с 9:00 до 18:00 по будним дням.

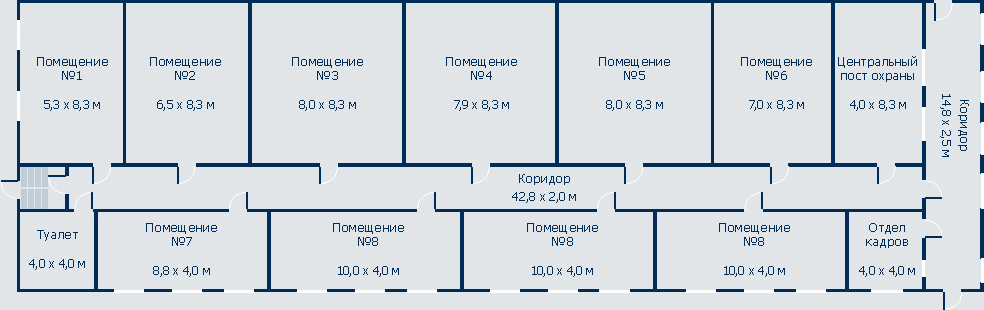

Административное здание, первый этаж:

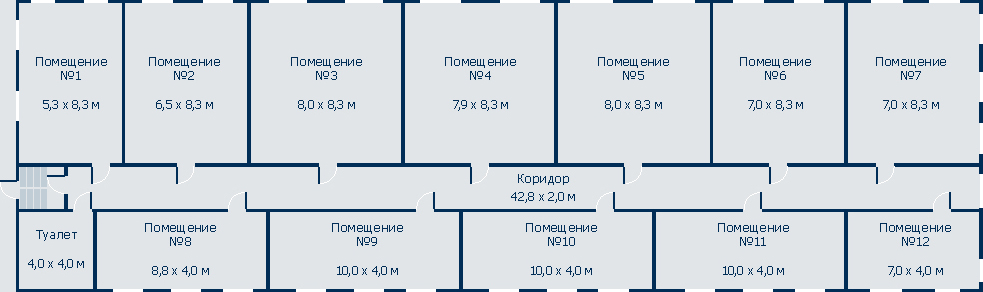

Административное здание, второй этаж:

Проходная

Проходная представляет собой отдельно стоящее одноэтажное кирпичное здание. Все стены проходной капитальные, кровля жесткая. Проходная имеет вход с внешней территории и выход на территорию организации. В проходной располагается бюро пропусков, где один сотрудник занят оформлением разовых и постоянных пропусков, помещение дежурной смены сотрудников охраны и коридор, где расположен турникет для прохода сотрудников и посетителей.

По окончании рабочего дня все помещения сдаются на охрану сотрудникам центрального поста охраны.

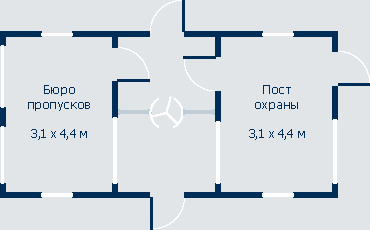

Проходная:

Постановка задач обеспечения безопасности объекта

Необходимо решить следующие задачи:

1. Установка пожарной сигнализации
2. Установка охранной сигнализации
3. Установка оборудования контроля доступа во все помещения организации за исключением туалетов и гардероба
4. Установка камер видеонаблюдения во всех кабинетах организации, коридорах для оценки ситуации в случае возникновения угрозы пожара или несанкционированного проникновения
5. Установка камер видеонаблюдения по периметру здания для контроля над территорией организации и автостоянкой
6. Организация приема посетителей в двух кабинетах
7. Организация выдачи временных карт доступа для посетителей в бюро пропусков
8. Автоматизация работы бюро пропусков
9. Установка преграждающего устройства на вход/выход в проходной
10. Организация изъятия временных пропусков у посетителей
11. Организация центрального поста охраны
12. Организация учета рабочего времени на базе турникетов проходной

Техническое предложение для решения поставленных задач объекта

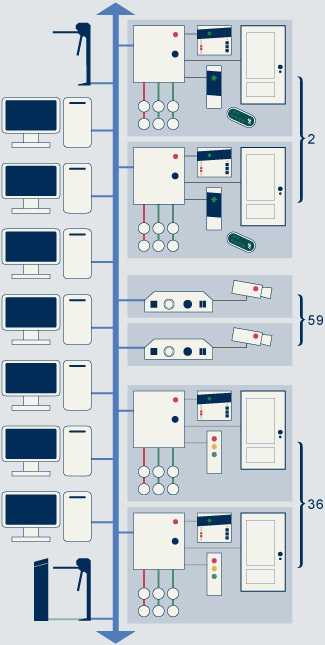

Обеспечение безопасности помещений и организация контроля доступа

Специфика объекта и его размеры требуют точного определения места возгорания с возможностью дистанционной оценки ситуации для принятия решения и обеспечения свободного доступа в помещения. В этих условиях для организации систем охранной и пожарной сигнализации и контроля доступа наиболее подходят контроллеры безопасности помещения PERCo-CS01. Один контроллер PERCo-CS01 осуществляет контроль и управление одним электрическим замком, имеет три шлейфа охранно-пожарной сигнализации, пульт управления и внутренний блок индикации. Контроллер PERCo-CS01 также используется для организации контроля доступа.

Проходная:

Пожарная безопасность и охрана здания проходной обеспечиваются контроллером PERCo-CS01, установленным на входе/выходе в помещение дежурной смены охранников с территории организации. К контроллеру подключаются шлейфы охранной и пожарной сигнализации.

Шлейф охранной сигнализации состоит из объемных извещателей типа «Фотон». Шлейф пожарной сигнализации состоит из пожарных дымовых извещателей типа ИП-212.

Количество и места установки пожарных извещателей определяются в соответствии с нормами пожарной безопасности (НПБ).

К этому контроллеру подключается электромеханический замок, установленный на двери, которая ведет с прилегающей территории в помещение дежурной смены охранников. Контроль доступа в помещение Бюро пропусков и в помещение дежурной смены охранников из вестибюля проходной осуществляется с помощью контроллеров PERCo-CL01, к каждому из которых подключается электромеханический замок.

Для организации контроля доступа персонала в здании проходной устанавливаются две электронных проходных PERCo-KT02. Для организации сбора временных пропусков у посетителей устанавливается картоприемник PERCo-IC01. Сотрудники используют картоприемник как обычный считыватель.

Проход сотрудников и посетителей через проходную осуществляется по бесконтактным картам доступа, которые оформляет сотрудник Бюро пропусков. Для автоматизации работы Бюро пропусков устанавливается программное обеспечение «Бюро пропусков» PERCo-SM03, с помощью которого права доступа сотрудников и посетителей разграничиваются по помещениям и по времени.

Административное здание:

a) Кабинет:

Каждый кабинет оборудуется контроллером PERCo-CS01, к которому подключаются шлейфы охранной и пожарной сигнализации. Шлейф охранной сигнализации состоит из объемных извещателей типа «Фотон». Шлейф пожарной сигнализации состоит из пожарных дымовых извещателей типа ИП-212. Количество и места установки пожарных извещателей определяются в соответствии с нормами пожарной безопасности НПБ.

К каждому контроллеру PERCo-CS01 также подключается электромеханический замок.

К контроллерам кабинетов для приема посетителей подключаются считыватели бесконтактных карт PERCo-IR02 с мнемонической индикацией.

К контроллерам кабинетов, не предназначенных для приема посетителей, подключаются считыватели PERCo-IR01.

Доступ сотрудников и посетителей в кабинеты осуществляется по бесконтактным картам доступа. Руководители управляют доступом посетителей в свои кабинеты с помощью пульта дистанционного управления PERCo-AU01. С помощью установленного внутри блока индикации хозяин кабинета может проверить, открыт или закрыт кабинет для доступа посетителей.

б) Места общего доступа

Контроль доступа в коридор А 1-1 обеспечивается контроллером PERCo-CS01, установленным на входе/выходе из административного здания в производственное здание. К этому контроллеру подключается замок двери и шлейфы охранной и пожарной сигнализации, обеспечивающие охранно-пожарную безопасность коридора А 1-1.

Контроль доступа в коридор А 1-2 обеспечивается контроллером PERCo-CS01, установленным на входе/выходе в коридор. К этому контроллеру подключается замок двери и шлейфы охранной и пожарной сигнализации, обеспечивающие охранно-пожарную безопасность коридора А 1-2.

Для организации контроля доступа на лестничные клетки административного здания на входе/выходе на лестницы устанавливаются контроллеры PERCo-CL01, к которым подключаются замки.

Туалеты не оборудуются системой контроля доступа.

Производственное здание:

a) Цеха:

Каждый цех оборудуется контроллером PERCo-CS01, к которому подключаются шлейфы охранной и пожарной сигнализации. Шлейф охранной сигнализации состоит из объемных извещателей типа «Фотон». Шлейф пожарной сигнализации состоит из пожарных дымовых извещателей типа ИП-212. Количество и места установки пожарных извещателей определяются в соответствии с НПБ.

К каждому контроллеру PERCo-CS01 также подключается электромеханический замок двери и считыватель бесконтактных карт PERCo-IR01. Доступ сотрудников организации осуществляется по бесконтактным картам доступа. Входы в кабинеты руководителей цехов, расположенные внутри помещений цехов, дополнительно не оборудуются системой контроля доступа.

б) Места общего доступа

Контроль доступа в коридор производственного здания обеспечивается контроллером PERCo-CS01, установленным на входе/выходе из административного здания. К этому контроллеру подключается замок двери и шлейфы охранной и пожарной сигнализации, обеспечивающие охранно-пожарную безопасность коридора.

Туалеты не оборудуются системой контроля доступа.

Пожарный выход и грузовые ворота не оборудуются системой контроля доступа.

Организация сети электропитания

Для обеспечения бесперебойной работы контроллера PERCo-CS01 потребуется источник бесперебойного питания типа БИРП 12/2.

Организация системы видеонаблюдения

Организация системы видеонаблюдения в зданиях:

Видеокамеры, установленные на территории организации и внутри зданий, оказывают сдерживающее воздействие на сотрудников и посетителей, предотвращая акты хищений и вандализма. Видеокамеры также позволяют сотрудникам службы охраны оперативно оценить ситуацию в случае возникновения тревоги. Видеокамеры, установленные в кабинетах сотрудников и в цехах, создают эффект присутствия руководителя.

Камеры видеонаблюдения устанавливаются во всех помещениях и коридорах организации. При установке камер необходимо руководствоваться требованием по просмотру всего помещения для оценки текущей ситуации.

Для организации системы видеонаблюдения используются купольные аналоговые видеокамеры KT&C KPC-510D, подключаемые к IP-видеосерверам А-Linking 7910. Видеосерверы подключаются к компьютерной сети.

При возникновении тревожной ситуации информация с камер видеонаблюдения выводится на компьютер дежурного охранника.

Информация с видеокамер также выводится на компьютер руководителя в режиме «прозрачное здание». Руководитель имеет возможность проконтролировать работу своих сотрудников.

Организация системы видеонаблюдения на территории:

Для анализа обстановки на территории и на стоянке автотранспорта необходимо установить 12 видеокамер уличного типа WAT-300DH, подключаемых к IP-видеосерверам A-Linking 7910. Видеосерверы подсоединяются к компьютерной сети. Видеокамеры устанавливаются так, чтобы была возможность контролировать всю территорию. В ночное нерабочее время видеокамеры используются в качестве детекторов движения для охраны периметра.

Организация компьютерной сети

Все оборудование системы объединяется в единую компьютерную сеть Ethernet. Так как нагрузка на компьютерную сеть и задачи безопасности требуют высокой отказоустойчивости и высокой пропускной способности, в данном случае требуется организация отдельной компьютерной сети Ethernet для системы безопасности.

Между зданием проходной и зданием администрации отсутствует возможность прокладки компьютерной сети. В наличии имеется проложенный кабель ТПП на 25 жил, только 4 из которых задействованы. Для организации компьютерной сети необходимо установить 2 DSL модема.

Все события — проходы по картам доступа, разблокировка замков, тревожные события фиксируются в памяти системы.

Организация учета рабочего времени

На компьютере бухгалтера устанавливается программное обеспечение «Учет рабочего времени» PERCo-SM07. Когда сотрудник подносит карту к считывателю для прохода через турникет на проходной, система идентифицирует сотрудника и фиксирует время его прихода на работу. Аналогично фиксируется время ухода сотрудника с работы. Система сравнивает время присутствия сотрудника на рабочем месте с его индивидуальным графиком работы, выявляя опоздания и преждевременные уходы с работы. Информация о времени прихода сотрудника на работу и ухода с работы сохраняются в памяти системы.

Интеллектуальный алгоритм учета поддерживает сменные и скользящие графики работы. В случае необходимости бухгалтер вводит в систему оправдательные документы и наряды на сверхурочные работы. Табели по стандартным формам Т-12 и Т-13 формируются автоматически.

Организация центрального поста охраны

На компьютере дежурного охранника устанавливается программное обеспечение «Центральный пост» PERCo-SM13. С помощью программного обеспечения создается графический план объекта с указанием всех технических средств защиты. План отображается на мониторе дежурного охранника. В случае возникновения тревожной ситуации устройства системы оповещают о тревоге. При срабатывании датчика охранной или пожарной сигнализации на монитор охранника автоматически выводится изображение с ближайших к датчику видеокамер. Охранник оценивает событие по выведенным на экран изображениям, отсеивая ложные тревоги и принимая решение о степени угрозы. Затем сотрудник осуществляет оперативное реагирование: дистанционно управляет оборудованием и привлекает внештатные силы реагирования.

Необходимое ПО

1. «Базовое ПО» PERCo-SN01, «Администратор» PERCo-SM01, «Управление доступом» PERCo-SM04 устанавливается на компьютер сотрудника IT отдела.
2. «Прозрачное здание» PERCo-SM15 устанавливается на компьютер руководителя.
3. «Персонал» PERCo-SM02, «Бюро пропусков» PERCo-SM03, «Дизайнер пропусков» PERCo-SM14 устанавливается на компьютер сотрудника отдела кадров.
4. «Бюро пропусков» PERCo-SM03 устанавливается на компьютер сотрудника Бюро пропусков.
5. «Учет рабочего времени» PERCo-SM07 устанавливается на компьютер бухгалтера.
6. «Центральный пост» PERCo-SM13 устанавливается на компьютер сотрудника охраны в помещении центрального поста охраны.
7. «Дисциплинарные отчеты» PERCo-SM05 устанавливается на компьютеры руководителей подразделений.

Требования по установке оборудования

Контроллер PERCo-CS01 устанавливаются внутри каждого помещения, блоки индикации устанавливаются рядом с дверью внутри помещения.

Контроллеры PERCo-CL01 устанавливаются на высоте 1,3 метра рядом с дверью.

Считыватели PERCo-IR02, PERCo-IR01 устанавливаются на высоте 1,3 метра рядом с дверью.

Во всех помещениях устанавливаются кнопки дистанционного открывания двери. Располагаются рядом с дверью на высоте 1 метр.

Оборудование

Состав оборудования	Кол-во
PERCo-CS01	38
PERCo-CL01	4
PERCo-IR02	2
PERCo-IR01	36
PERCo-AU01	2
PERCo-AI01	2
PERCo-KT02	2
PERCo-IC01	1
БИРП 12/2	41
Камера видеонаблюдения KT&C KPC-510D	50
Камера видеонаблюдения WAT-300DH	12
IP-видеосервер A-linking 7910	62
Извещатель пожарный дымовой ИП 212 3СУ	164
Извещатель пожарный ручной ИПР 3СУ	14
Свето-звуковой извещатель «Молния»	7
Извещатель охранный объемный «Сокол»	24
Извещатель охранный объемный «Фотон 12»	30
Извещатель ДРС «Арфа»	52
Кнопки ДУ	42
Замок электромагнитный ML 500	4
Замок электромеханический	38
Электронные карты доступа	400
Базовое ПО	1
Администратор	1
Бюро пропусков	2
Прозрачное здание	4
Персонал	1
УРВ	1
Центральный пост охраны	1
Дисциплинарные отчеты	1
Видеонаблюдение	1
Управление доступом	1

• Рабочий проект

Рекомендованные организационные меры для решения поставленных задач обеспечения безопасности объекта

• Необходимые административные изменения
• Положение о режиме доступа на предприятие
• Регламент внутриобъектового режима
• Положение о бюро пропусков
• Инструкция дежурной смены службы безопасности
• Должностная инструкция дежурного сотрудника охраны
• Должностная инструкция сотрудника бюро пропусков

Пример расчета экономической эффективности

• Экономический расчет
