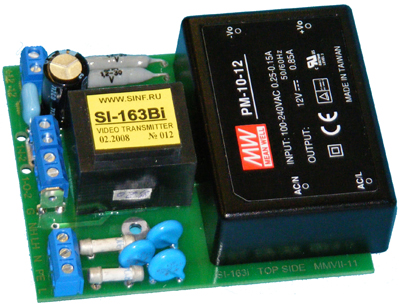

Плата-передатчик видеосигнала по витой паре
Si–163Bi
Предназначен для использования в системах видеонаблюдения при передаче изображения по витым парам проводов на дистанцию до 1000 м (для провода ТПП-0,5) с приемниками Si–116RM/F, Si–118R, Si–192.
Блок питания передатчика выполнен на основе импульсного стабилизатора напряжения AC/DC, обеспечивающего широкий диапазон изменения входного напряжения питания 100-240 В.
Функциональные возможности и технические характеристики:
- Напряжение питания передатчика 100-240 В, 50 Гц.
- Формирование стабилизированного напряжения питания видеокамеры 12 В при номинальном токе потребления 0,6 А (нестабильность выходного напряжения менее 2 мВ). Максимальный ток потребления видеокамерой 0,8 А.
- Симметричный выход с гальванической развязкой (видеотрансформатором) по видеосигналу. Разрешение предаваемого изображения не менее 500 ТВЛ.
- Эффективная защита видеокамеры от перенапряжений грозовых разрядов, импульсных наводок и помех по цепям электропитания и передачи изображения.
- Подключение передатчика к линии связи и видеокамере без пайки.
