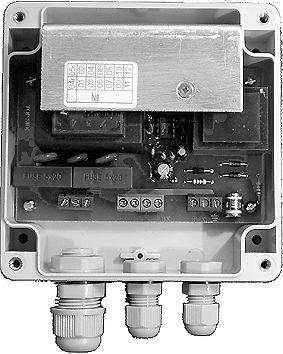

Si-112T – герметичный передатчик видеосигнала по витой паре

Передатчик видеосигнала предназначен для использования в системах видеонаблюдения при передаче сигнала по витым парам проводов на расстояние от 1 км до 2 км. Прибор имеет герметичную конструкцию с уровнем защиты IP-65 для эксплуатации во всех климатических зонах вне помещения (в том числе в северных районах). Прибор сертифицирован и рекомендован для использования на промышленных предприятиях и сверхпротяженных объектах при воздействии на линию связи электромагнитных помех.

Функциональные особенности прибора

• коррекция АЧХ линии связи с переключением диапазона расстояний передачи 1-1,5км/1,5-2км при четкости изображения не менее 450 ТВЛ;
• улучшение соотношения сигнал/помеха на 20 дБ по сравнению с аналогами при передаче изображения по длинной линии связи;
• дифференциальная (симметричная) схема передачи видеосигнала;
• эффективная многоступенчатая защита от перенапряжения, импульсных помех и грозовых разрядов по цепи питания от электросети 220В, по цепи питания видеокамеры, по линии связи с видеокамерой, по выходу (по витой паре);
• формирование напряжения питания видеокамеры 12 В;
• монтаж без пайки с помощью клеммных колодок;
• герметизированная конструкция печатной платы позволяет монтировать прибор в любых погодных условиях;
• полная совместимость с приёмниками видеоизображения по витой паре отечественного и импортного производства.

Все передатчики видеосигнала по витой паре

• Si-112T Герметичный передатчик видеосигнала по витой паре (1000-2000 метров)
• Si-113T Герметичные передтчики видеосигнала по витой паре (300-1500 метров)
• Si-115T Герметичные передатчики видеосигнала по витой паре (1-1000 метров)
• Si-116T Одноканальный пассивный передатчик видеосигнала по витой паре
• Si-116TB Передатчик видеосигнала по витой паре
• Si-161A Модуль термокожуха видеокамеры – передатчик видеосигнала по витой паре
• Si-161i Модуль термокожуха видеокамеры – передатчик видеосигнала по витой паре
• Si-162 Модуль термокожуха видеокамеры – передатчик видеосигнала по витой паре
• Si-162i Модуль термокожуха видеокамеры – передатчик видеосигнала по витой паре
• Si-162B Плата-передатчик видеосигнала по витой паре
• Si-162Bi Плата-передатчик видеосигнала по витой паре
• Si-163i Модуль термокожуха видеокамеры – передатчик видеосигнала по витой паре
• Si-163Bi Плата-передатчик видеосигнала по витой паре
• Si-174T Четырехканальный герметизированный передатчик
