Приемо-передатчик Si-170M/F
Прибор предназначен для передачи или приёма видеосигнала по неэкранированным витым парам проводов в жилых домах и офисных зданиях.
Особенности прибора:

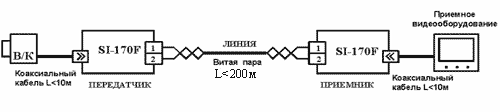

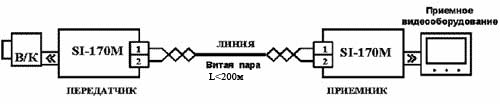

- Миниатюрная конструкция, прибор не требует электропитания. Монтаж непосредственно на BNC разъем видеооборудования (модификация Si-170M) или в разрыв кабельной линии связи (Si-170F);
- Фильтрация наведенных на линию связи между приемным и передающим оборудованием синфазных помех;
- Ограничение («искрозащита») наведенных на линию связи дифференциальных помех.
Рекомендуемая дистанция передачи изображения по компьютерной неэкранированной витой паре КВП2х0,5 (UTP AWG 24) в зависимости от типа применяемого оборудования приведена в таблице.
| Передатчик |
Приемник |
Дистанция (м) |
Разрешение (ТВЛ) |
| Si-170 |
Si-170 |
1 ÷ 200 |
500 |
| Si-115T, Si-116T/TB, Si-162/i/B/Bi, Si-174T |
Si-170 |
1 ÷ 200 |
500 |
| Si-113T, Si-161A, Si-161i |
Si-170 |
300 ÷ 500 * |
500 |
| Si-112T |
Si-170 |
недопустимо |
- |
| Si-170 |
Si-116R,M/F, Si-118R, Si-192 |
1 ÷ 1000 * |
500 |
* Для неэкранированной витой пары, проложенной внутри офисных зданий и жилых помещений. Приемное и передающее видеооборудование должно быть подключено к единому контуру заземления.
Габаритно-установочные размеры
