Тестирование приёмопередатчика
Si-170M/F


Октябрь, 2009 г.


Тестирование оборудования проводилось с целью оценки качества передачи видеоизображения и разрешающей способности тракта передачи видеосигнала на различных дистанциях.

Схема испытательного стенда представлена на рис. 1.


Рис. 1 Схема испытательного стенда

В качестве источника видеосигнала использовался генератор телевизионных испытательных таблиц TPG-8.

В качестве витой пары использовался неэкранированный кабель парной скрутки марки КВП 1х2х0,52 со следующими параметрами:

  • сопротивление постоянному току одной жилы: 96 Ом;
  • волновое сопротивление на частоте 1 МГц: 100 Ом;
  • затухание на частоте 4 МГц: 43 дБ/км;
  • ёмкость пары: 56 нФ/км.

Результаты испытаний регистрировались с помощью:

  • видеорегистратора на базе устройства захвата изображения «Gotview USB 2,0 DVD 2», обеспечивающего горизонтальное разрешение около 450 ТВЛ.
  •  цифрового осциллографа «Owon P-6062T»

Тестирование проводилось в три этапа.

  • На первом этапе тестирования функцию передатчика и приемника видеосигнала выполнял  приемопередатчик Si-170M/F.
  • На втором этапе тестирования в качестве передатчика использовался прибор Si-116T, а в качестве приемника Si-170M.
  • На третьем этапе тестирования функцию передатчика выполнял  приемопередатчик Si-170M, а функцию приемника прибор Si-192.

Результаты тестирования представлены ниже:

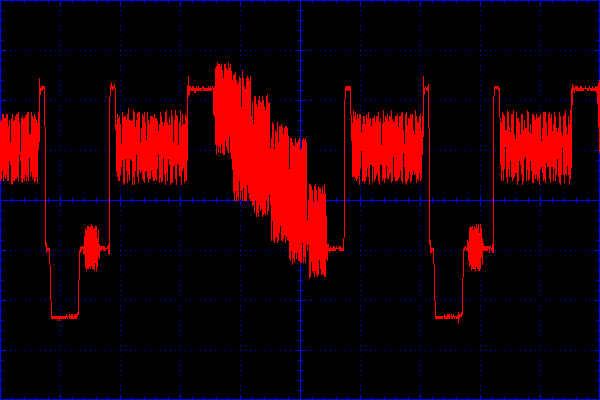

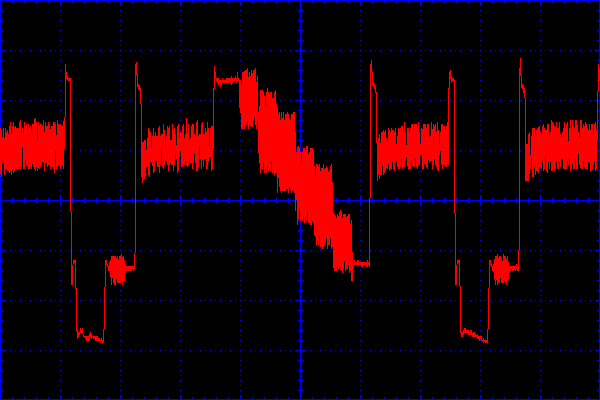

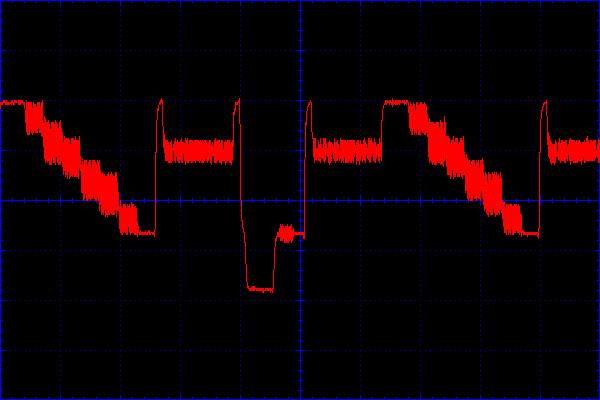

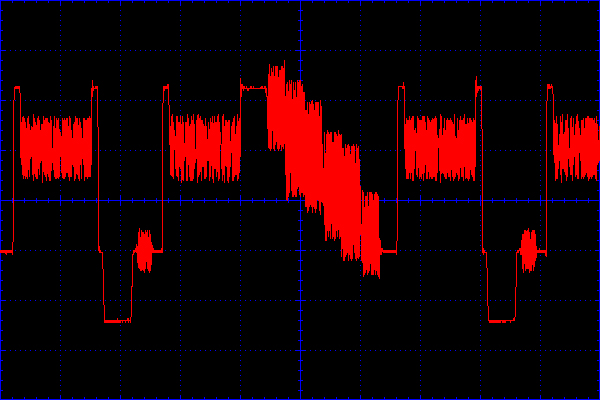

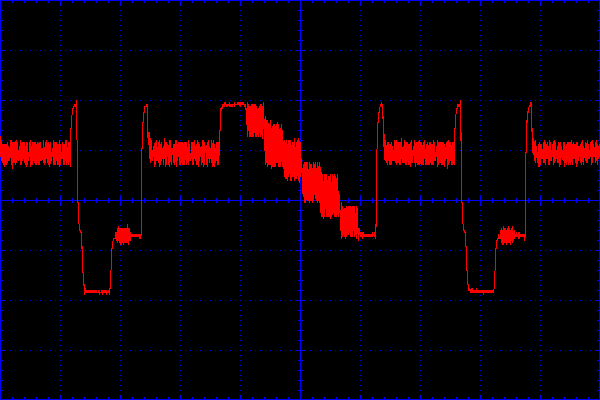

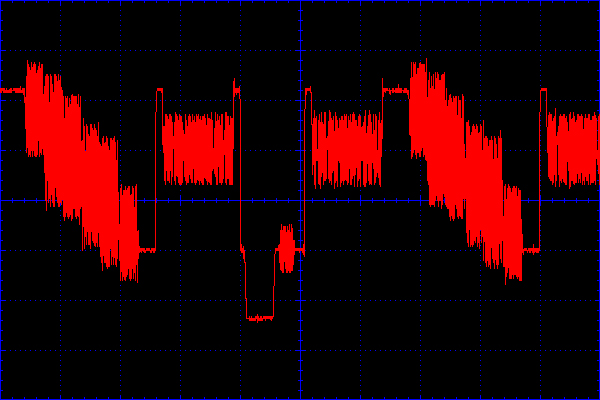

  • на фото: 1; 3; 5; 7; 9; 11; 13 представлены осциллограммы

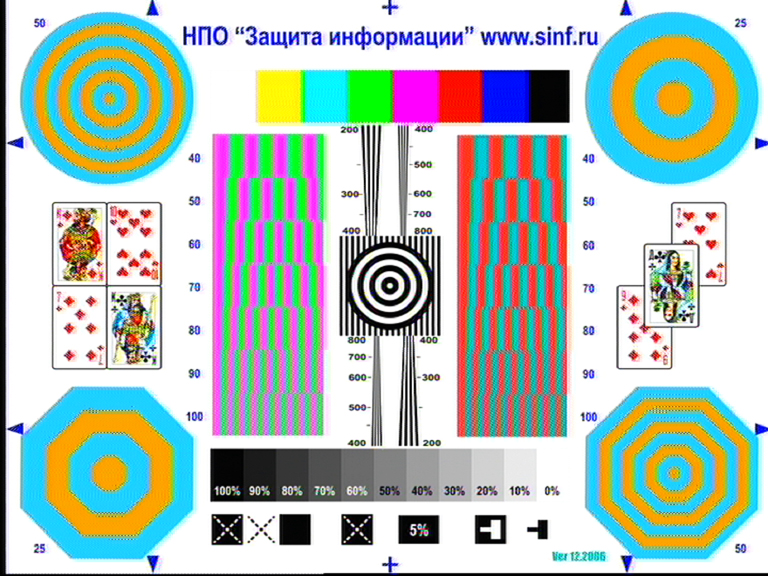

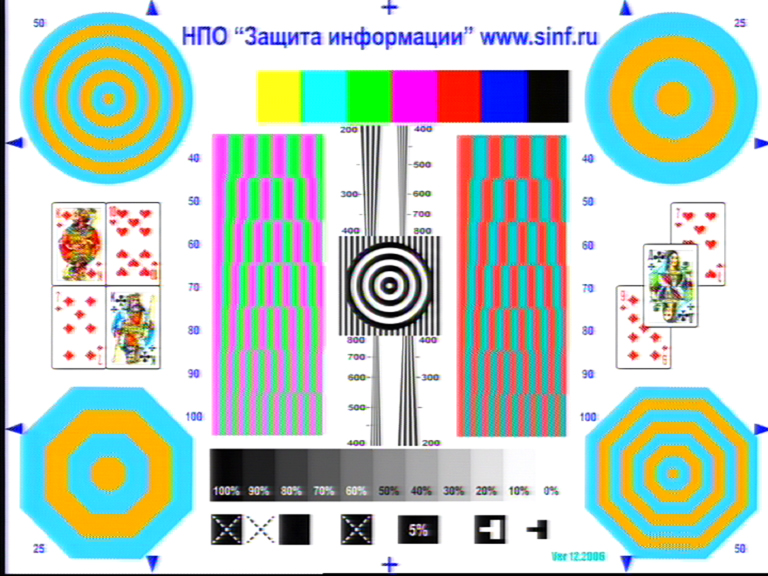

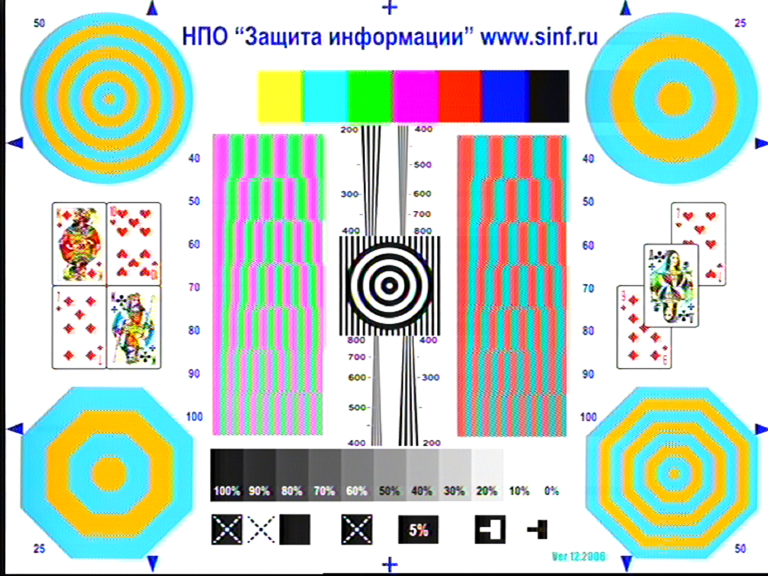

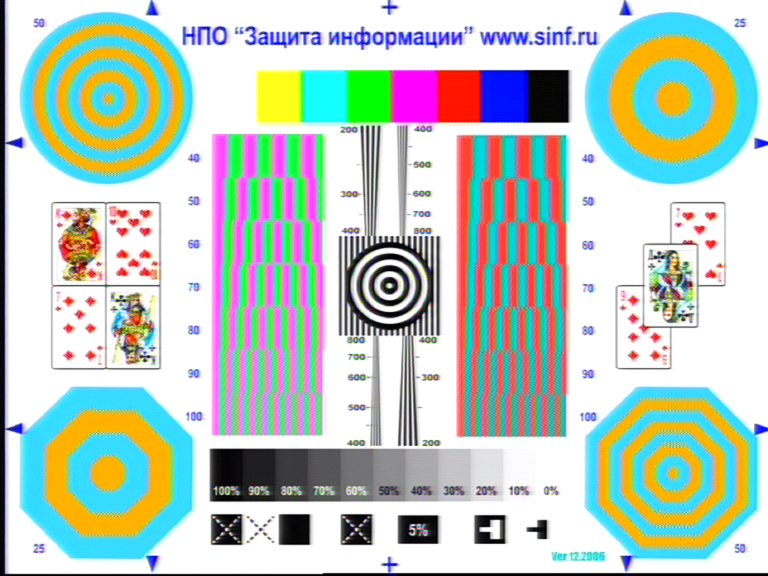

  • на фото: 2; 4; 6; 8; 10; 12; 14 изображения видеосигналов на выходе приемника.

В ходе тестирования по испытательным таблицам оценивались потери разрешающей способности по горизонтали сигнала яркости и сигнала цветности, а так же оптимальная и недостаточная коррекция АЧХ тракта передачи видеосигнала при разных дистанциях передачи и использовании различных передатчиков и приемников видеоизображения.

Результаты тестирования видеорегистратора «Gotview USB 2,0 DVD 2»:

Фото 1
1 м

Фото 2
1 м
Результаты первого этапа тестирования (передатчик Si-170M, приёмник Si-170M) по витой паре разной длины:

Фото 3
1 м

Фото 4
1 м

Фото 5
200 м

Фото 6
200 м
Результаты второго этапа тестирования (передатчик Si-116T, приемник Si-170M) по витой паре разной длины:

Фото 7
1 м

Фото 8
1 м

Фото 9
200 м

Фото 10
200 м
Результаты третьего этапа тестирования (передатчик Si-170M, приемник Si-192) по витой паре разной длины:

Фото 11
1 м

Фото 12
1 м

Фото 13
1000 м

Фото 14
1000 м
