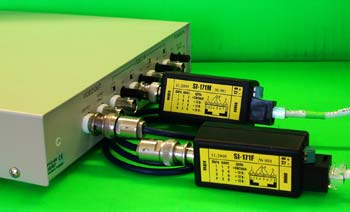

Приемопередатчик Si-171M/F

Si-171M/F предназначен для приёма или передачи видеосигнала и питающего напряжения по неэкранированным компьютерным витым парам проводов на расстояние до 200 метров.

Область применения:

• Жилые дома и офисные здания

Особенности прибора:

• Простая установка. Витая пара подключается к приемопередатчику через компьютерный разъем RJ 45. Монтаж прибора непосредственно на BNC разъем видеооборудования (модификация Si-171M) или в разрыв кабельной линии связи (Si-171F);
• Приемопередатчик не требует настройки параметров и обеспечивает разрешение передаваемого изображения по горизонтали 500 ТВЛ;
• Ограничение наводимых на линию связи дифференциальных помех («искрозащита»). Индикация включения питания;

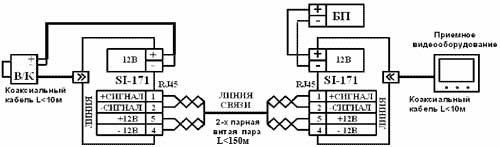

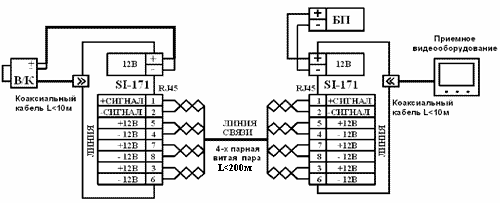

• Возможность использования 2-х парного или 4-х парного соединительного кабеля марок КВП2 (UTP 2), КВП4 (UTP 4).
• Ток потребления подключаемых видеокамер до 300 мА. Максимальная длина соединительного кабеля зависит от тока потребления видеокамер, напряжения блока питания и параметров линии связи.

Габаритно-установочные размеры

См. также Si-195 — 8-ми канальный видеоприемник
