Тестирование приемо-передатчика
Si-171M/F

Задачей тестирования является отображения реальных результатов передачи видеосигнала с помощью приемопередатчика SI–171M/F.

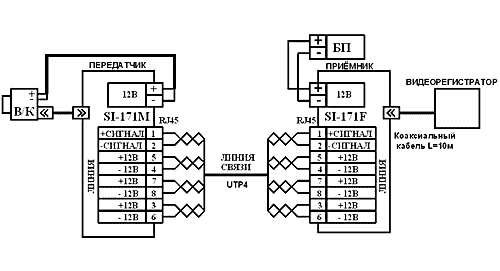

Схема испытательного стенда представлена на рис. 1.

Рис. 1 Схема испытательного стенда

ВК – видеокамера фирмы «Computar» тип FC-25C, разрешение по горизонтали (паспортное значение) 380 ТВЛ; с объективом фирмы «Hitron» с фиксированной диафрагмой и фокусным расстоянием f = 12 мм.

В качестве линии связи использовался 4-х парный компьютерный кабель UTP4 AWG24.

БП – блок питания типа БП-1А со стабилизированным выходным напряжением 12 В, номинальным током нагрузки 0,7 А.

Видеорегистратор – плата видеозахвата AVER Media EZ Capture формата 704х576, обеспечивающая горизонтальное разрешение около 400 ТВЛ.

При тестировании использовалась испытательная таблица формата А3. Результаты тестирования приведены на фрагментах: [1] ÷ [3].

Фрагмент 1.   Фрагмент 2.   Фрагмент 3.

Фрагмент 1. Прямое кабельное соединение видеокамеры с видеорегистратором.

Фрагмент 2. Линия связи – 1 м, см. схему рис. 1.

Фрагмент 3. Линия связи – 100 м, см. схему рис. 1.

Комментарий: Четкость изображения определяется горизонтальным разрешением видеокамеры, объектива и видеорегистратора и составляет, ориентировочно в центре кадра, 400 ТВЛ.
