Шестнадцатиканальный усилитель-разветвитель Si-197

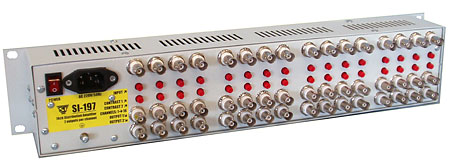

Si-197 шестнадцатиканальный усилитель-разветвитель

Шестнадцатиканальный усилитель-разветвитель Si-197 предназначен для работы в многоканальных системах видеонаблюдения. Прибор принимает аналоговые видеосигналы и разветвляет каждый из них на два выхода компенсируя потери в линиях передач.

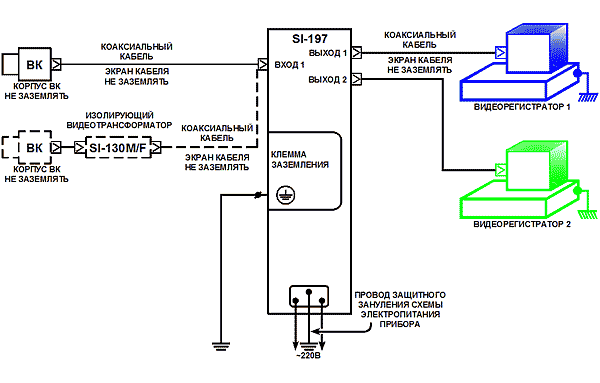

Типовая схема включения одного канала прибора Si-197 приведена на рисунке. Остальные 15 каналов могут быть подключены аналогично.

Прибор при эксплуатации рекомендуется заземлять проводом, подключенным к клемме заземления. Площадь поперечного сечения провода должна составлять не менее 0,8 мм2.

К электросети прибор следует подключать трехконтактной розеткой с клеммой защитного зануления.

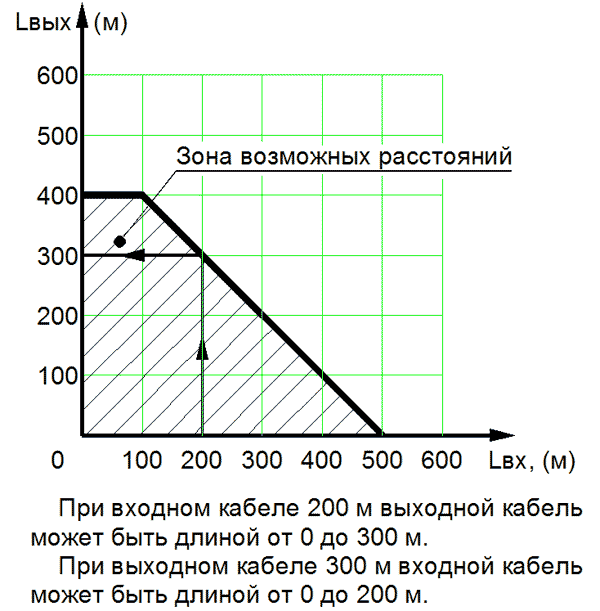

Расстояние от прибора до приемного видеооборудования может варьироваться в зависимости от дистанции до видеокамеры. Зависимость длины выходного кабеля от входного приведена на графике. По каждому выходу каждого канала имеется отдельная регулировка контрастности изображения с одновременной компенсацией высокочастотных потерь в линиях связи. Поэтому расстояния до каждого видеоприемника могут быть разные.

В ряде случаев, например, при заземлении корпуса или выходного разъема удаленной видеокамеры или при питании ее от электросети 220 В, по оплетке коаксиального кабеля, соединяющего камеру и прибор Si-197, может протекать ток промышленной частоты. Причиной появления этого тока является наличие потенциала между выходным разъемом видеокамеры и входным разъемом прибора Si-197. В этом случае на изображении появляются помехи в виде горизонтальных полос. Для устранения этого явления рекомендуется вход прибора Si-197 подключать к линии через гальваническую развязку (например, видеотрансформатор Si-130M/F). Рекомендуемая схема показана на рисунке пунктиром.

Все усилители видеосигнала по коаксиальному кабелю
