Si-190/Si-191

Многоканальные усилители видеосигнала
(устройства передачи видеоисигнала по коаксиальному кабелю)

Шестнадцатиканальный видеоусилитель Si-190 предназначен для приёмопередачи видеосигнала в составе многоканальных систем видеонаблюдения с повышенными требованиями к четкости изображения. Шестнадцатиканальный видеоусилитель Si-191 предназначен для передачи видеосигнала в составе многоканальных систем видеонаблюдения в условиях сложной электромагнитной обстановки промышленных предприятий. Данный прибор устраняет фоновые помехи на изображении, возникающие из-за разности потенциалов между точками заземления передающего и приемного оборудования и обеспечивает гальваническую развязку между видеокамерами и приемным видеооборудованием.

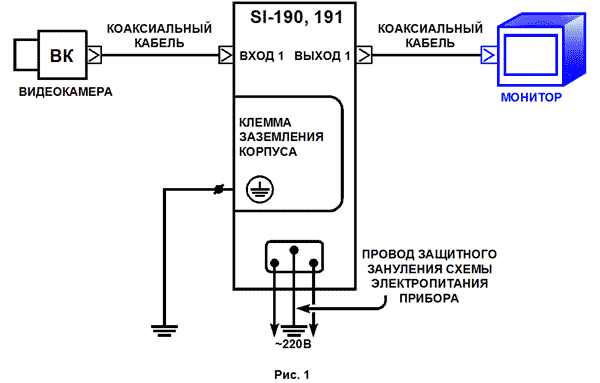

Каждый из рассматриваемых приборов подключается к передающему видеооборудованию (видеокамерам) и приемному видеооборудованию (мониторам и видеорегистраторам) с помощью коаксиальных кабелей. Рекомендуемая схема подключения приборов к видеооборудованию представлена на рис. 1.

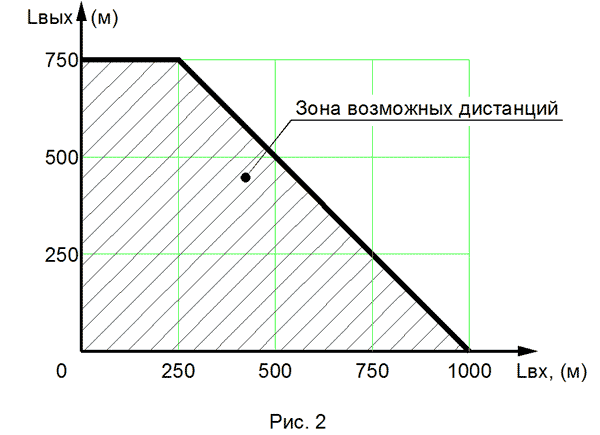

Максимальная длина коаксиального кабеля между передающим оборудованием и прибором при сохранении чёткости видеоизображения в 560 ТВЛ составляет 1000 м. Максимальная длина коаксиального кабеля между прибором и приемным видеооборудованием составляет 750 м. Возможные соотношения длин коаксиальных кабелей, подключенных к входным и выходным разъемам прибора представлены на графике рис. 2.

Данный прибор можно разместить в любом удобном месте между передающим и приемным видеооборудованием.

Для компенсации потерь видеосигнала каждый канал прибора имеет регулировки четкости и контрастности. Прибор имеет защиту от короткого замыкания по выходу в каждом канале. Каждый канал прибора защищен по входу и выходу от воздействия импульсных наводок и помех.

Корпус прибора заземляется с помощью провода сечением не менее 0,75 мм². Заземление подключается к специальной клемме расположенной на лицевой панели прибора.

Конструкция приборов позволяет устанавливать их как в стандартную 19" стойку, так и автономно.

Высота корпуса приборов 2U.

Высокое качество изображения, широкий набор регулировок и универсальная конструкция данных приборов могут удовлетворить самого взыскательного пользователя.

Тестирование 16-канального изолирующего видеоусилителя Si-191

Все усилители видеосигнала по коаксиальному кабелю
