Тестирование 16-канального изолирующего видеоусилителя Si-191

Основная задача тестирования – наглядно показать Потребителям нашей продукции реальные результаты передачи видеоизображения с помощью прибора Si-191 по коаксиальному кабелю на различные дистанции. В качестве источника видеосигнала использовался генератор телевизионных испытательных таблиц TPG-8. В качестве коаксиального кабеля использовался кабель РК75-3-32 со следующими параметрами:

•  суммарное сопротивление постоянному току центральной жилы и оплётки: 80 Ом/км;

•  волновое сопротивление на частоте 1 МГц: 75 Ом;

•  затухание на частоте 6 МГц: 29 дБ/км;

По техническим условиям на прибор SI -191 максимальная дистанция приёма видеоизображения по коаксиальному кабелю составляет не менее 1000 м. Прибор SI -191 обеспечивают полосу пропускания видеосигнала 5,5 МГц и разрешение передаваемого изображения 450 ТВЛ.

Результаты испытаний регистрировались путём ввода изображения в компьютер с помощью видеорегистратора на базе устройства захвата изображения Gotview USB 2,0 DVD 2. Видеорегистратор тестировался отдельно, результаты тестирования представлены ниже (фрагменты [1] - [8]).

В ходе тестирования оценивались по испытательной таблице потери разрешающей способности по горизонтали сигнала яркости и сигнала цветности. На представленных ниже фрагментах показаны суммарные потери качества изображения при изменении дистанции передачи.

При просмотре результатов тестирования необходимо установить масштаб изображения на экране монитора 100%.

Комментарии к результатам теста

1. Основной вклад в потери чёткости изображения на дистанциях до 500 м вносит видеорегистратор на базе компьютера. На фрагментах [1] - [2] снижение чёткости изображения на мире 500 ТВЛ вызвано именно параметрами видеорегистратора.

2. Разрешающая способность цветного изображения определяется по сохранению цвета штрихов (он не должен отличаться от исходного), а не только по возможности различить штрихи. Разрешение 100 ТВЛ цветного изображения говорит о хорошей прорисовке мелких деталей.

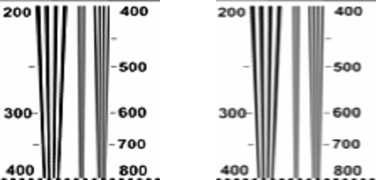

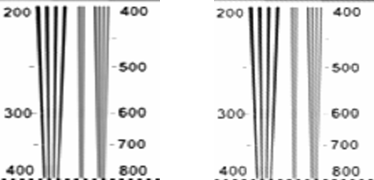

Потери разрешающей способности по горизонтали сигнала яркости

[1] Видеорегистратор

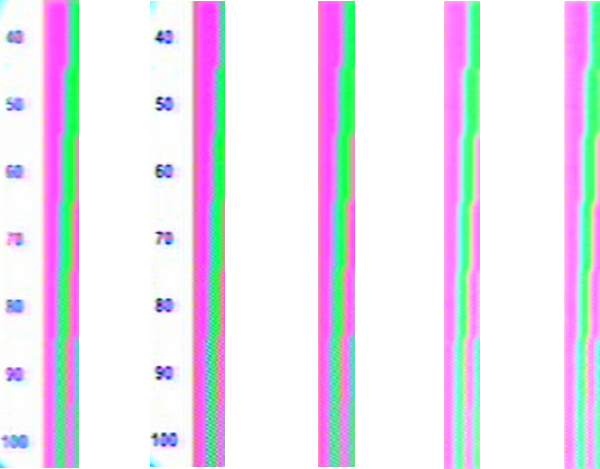

Потери разрешающей способности по горизонтали сигнала цветности
