Тестирование Si-122T/Si-189/Si-198 (часть 1)

Задачей тестирования является отображение реальных результатов передачи видеоизображения и электропитания видеокамер с помощью передатчика Si-122T и приборов Si-189, Si-198.

В качестве источника видеосигнала в 1-й части тестирования использовался генератор телевизионных испытательных таблиц TPG-8.

Между передатчиком Si-122Т и прибором Si-198 подключались линии передачи видеосигнала на основе коаксиального кабеля РК75-3-32 со следующими параметрами:

• суммарное сопротивление постоянному току центральной жилы и оплётки: 80 Ом/км
• волновое сопротивление на частоте 1 МГц: 75 Ом
• затухание на частоте 6 МГц: 29 дБ/км

Так же между передатчиком Si-122Т и прибором Si-189 подключались линии передачи видеосигнала на основе неэкранированной витой пары марки КВП 1х2х0,52 со следующими параметрами:

• сопротивление постоянному току одной жилы: 96 Ом/км
• волновое сопротивление на частоте 1 МГц: 100 Ом
• затухание на частоте 4 МГц: 43 дБ/км
• емкость пары: 56 нФ/км.

При использовании в качестве источника видеосигнала генератора TPG-8 имитировалось подключение видеокамеры с помощью резистора, обеспечивающего ток потребления 150 мА. По техническим условиям видеопередатчик Si-122T предназначен для передачи видеосигнала и напряжения питания видеокамеры с током потребления до 180 мА по двухпроводной линии связи.

В качестве видеорегистратора использовалось устройство видеозахвата «GOTVIEW» (JPEG, формат 720х576, горизонтальное разрешение около 450 ТВЛ).

В ходе тестирования оценивались по испытательным таблицам потери разрешающей способности сигнала яркости и сигнала цветности.

Комментарии к результатам теста

Изображение прямой записи испытательной таблицы с генератора TPG-8 на видеорегистратор без устройств Si-122T/Si-189/Si-198.	регистратор
Изображения испытательной таблицы с генератора TPG-8 на видеорегистратор через устройства Si-122T/Si-198. Между передатчиком Si-122Т и прибором Si-198 подключались линии передачи видеосигнала на основе коаксиального кабеля РК75-3-32 длиной соответственно:	1 м	250 м	500 м	750 м	1000 м	1200 м

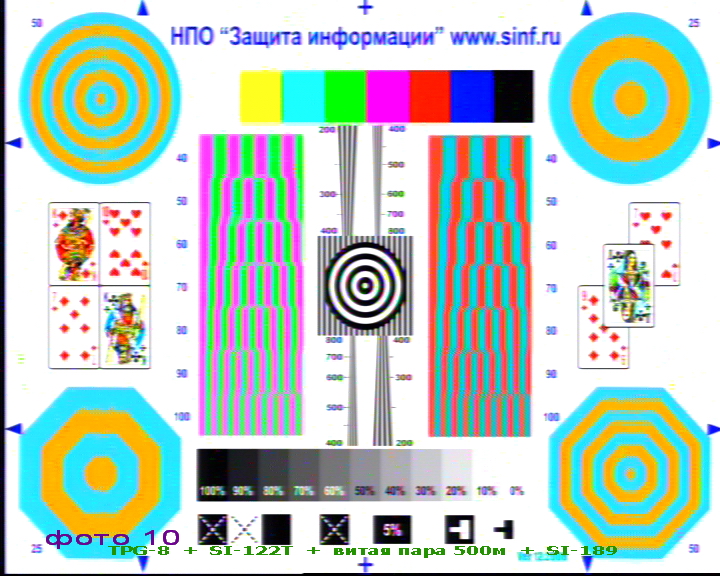

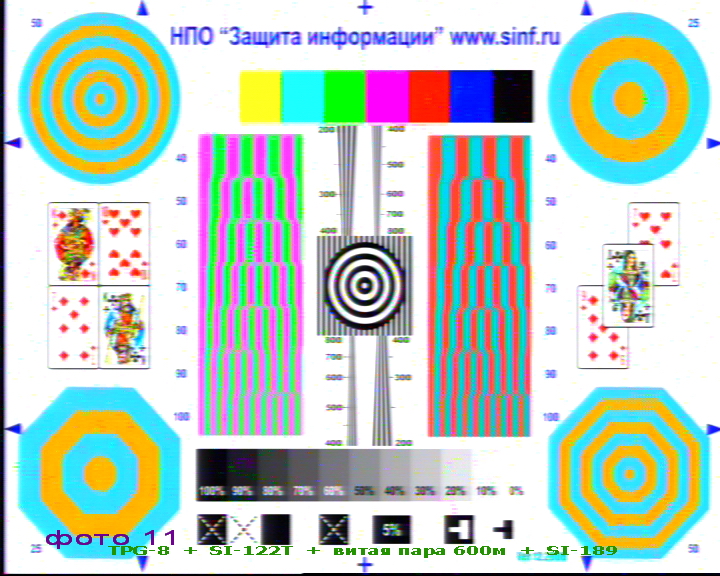

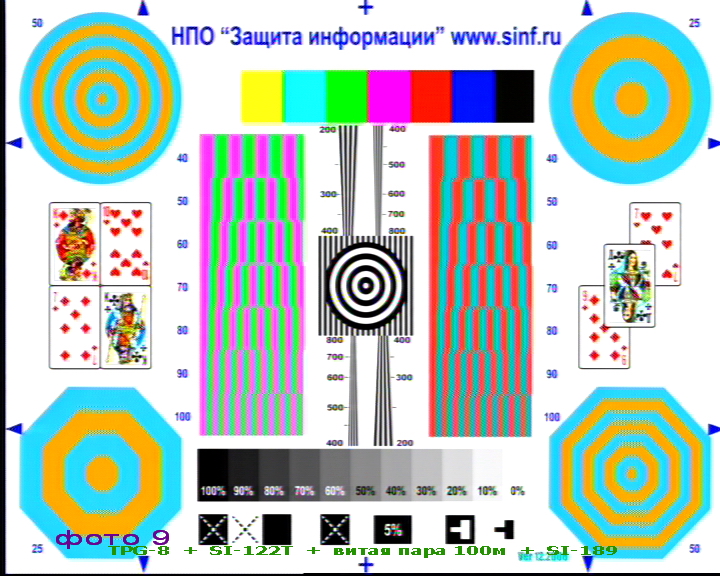

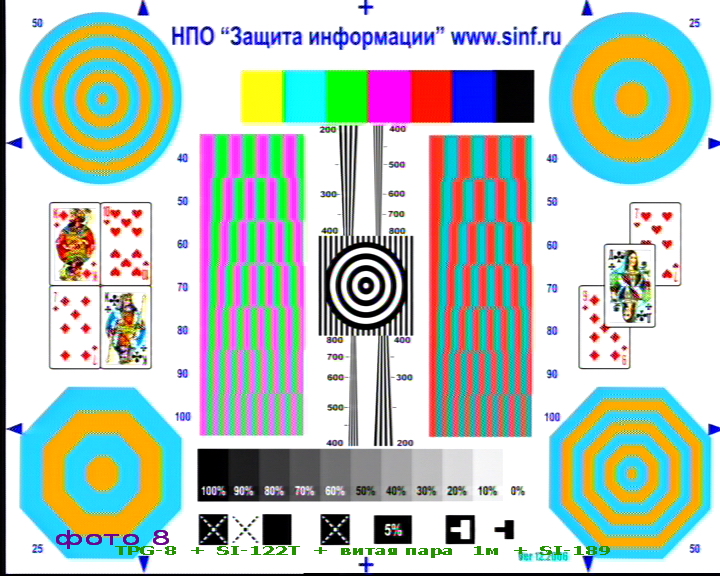

Изображения испытательной таблицы с генератора TPG-8 на видеорегистратор через устройства Si-122T/Si-189. Между передатчиком Si-122Т и прибором Si-189 подключались линии передачи видеосигнала на основе неэкранированной витой пары марки КВП 1х2х0,52 длиной соответственно:	1 м	100 м	500 м	600 м

Тестирование SI-122T/SI-189/SI-198 (часть 2)

В качестве источника видеосигнала во 2-й части тестирования использовалась цветная уличная видеокамера фирмы ЭВС марки VEP-634. Матрица CMOS 1/3". Объектив с фокусным расстоянием f = 4 мм. Ток потребления по паспорту 90 мА (измеренное значение - 23 мА).

Между передатчиком Si-122Т и прибором Si-198 подключались линии передачи видеосигнала на основе коаксиального кабеля РК75-3-32. Между передатчиком Si-122Т и прибором Si-189 подключались линии передачи видеосигнала на основе неэкранированной витой пары марки КВП 1х2х0,52.

В ходе тестирования оценивалось качество передачи цветного изображения субъективно по «живой» картинке с использованием видеокамеры.

Комментарии к результатам теста

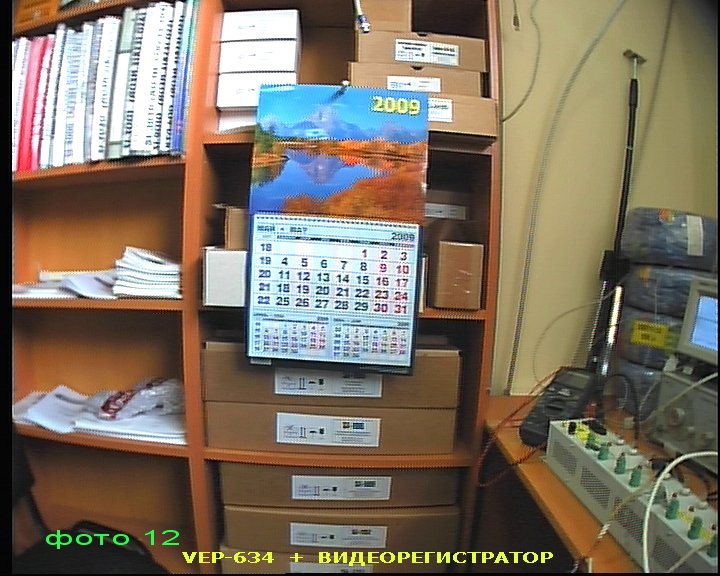

Запись изображения, формируемого видеокамерой VEP-634 на видеорегистратор без устройств Si-122T/Si-189/Si-198:	регистратор

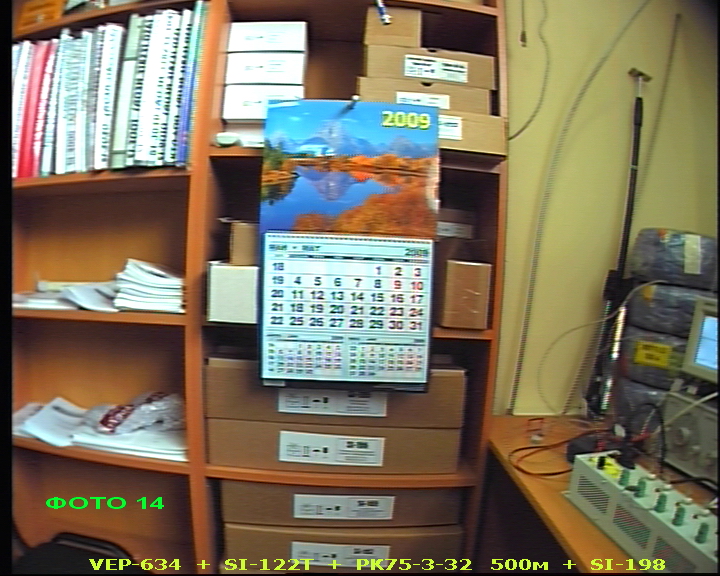

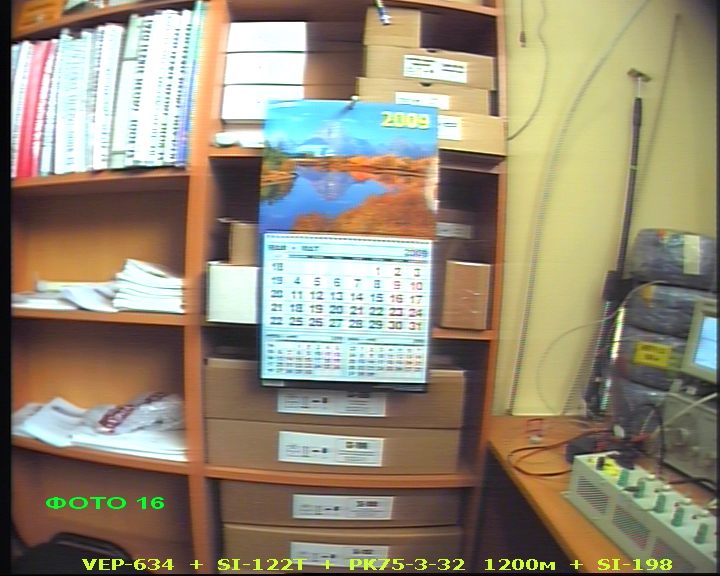

Запись изображения, формируемого видеокамерой VEP-634 на видеорегистратор через устройства Si-122T/Si-198. Между передатчиком Si-122Т и прибором Si-198 подключались линии передачи видеосигнала на основе коаксиального кабеля РК75-3-32 длиной соответственно:	1 м	500 м	1000 м	1200 м

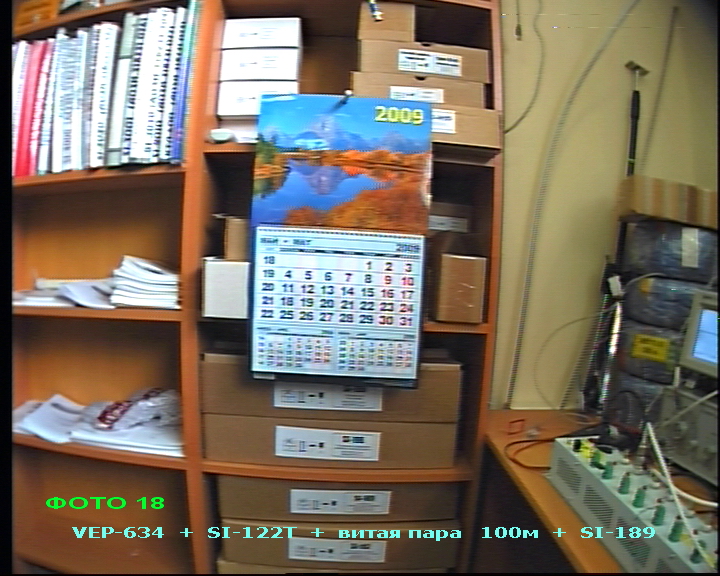

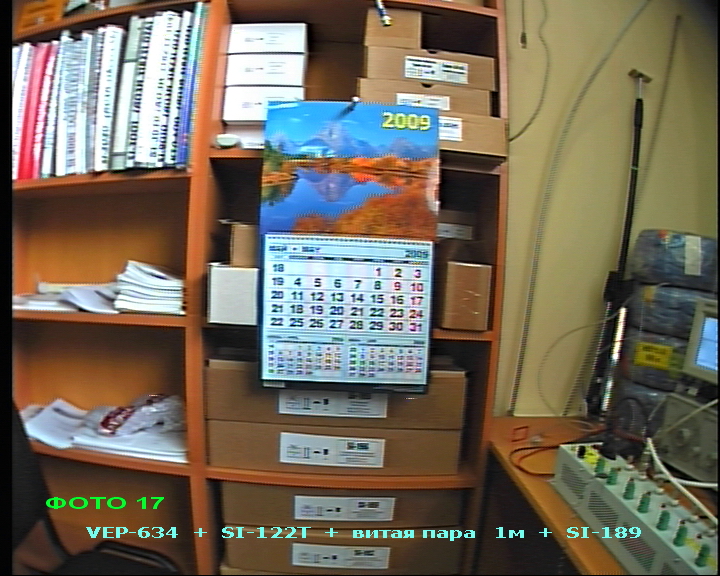

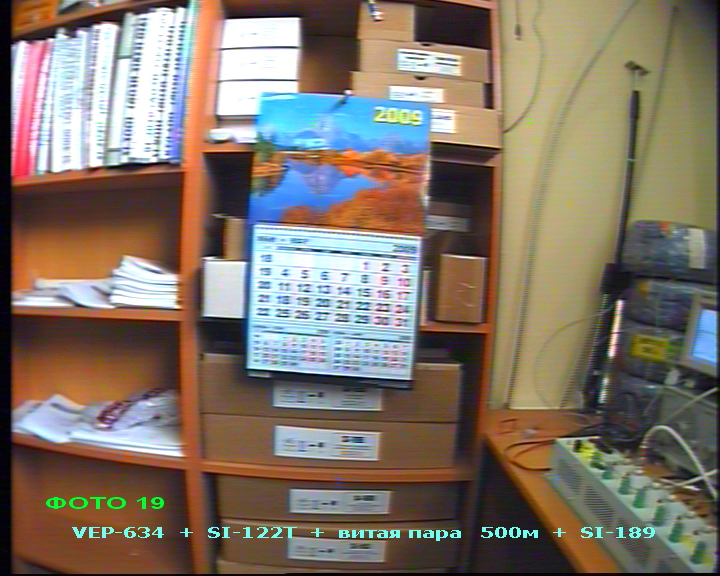

Запись изображения, формируемого видеокамерой VEP-634 на видеорегистратор через устройства Si-122T/Si-189. Между передатчиком Si-122Т и прибором Si-189 подключались линии передачи видеосигнала на основе неэкранированной витой пары марки КВП 1х2х0,52 длиной соответственно:	1 м	100 м	500 м

Тестирование SI-122T/SI-189/SI-198 (часть 3)

В качестве источника видеосигнала в 3-й части тестирования использовалась цветная уличная видеокамера фирмы БайтЭрг марки МВК-1631цВ. Матрица ПЗС 1/3". Объектив с переменным фокусным расстоянием f = 4-9 мм (установлено f = 4 мм). Ток потребления по паспорту 180 мА (измеренное значение - 82 мА).

Между передатчиком Si-122Т и прибором Si-198 подключались линии передачи видеосигнала на основе коаксиального кабеля РК75-3-32. Между передатчиком Si-122Т и прибором Si-189 подключались линии передачи видеосигнала на основе неэкранированной витой пары марки КВП 1х2х0,52.

В ходе тестирования оценивалось качество передачи цветного изображения субъективно по «живой» картинке с использованием видеокамеры.

Комментарии к результатам теста

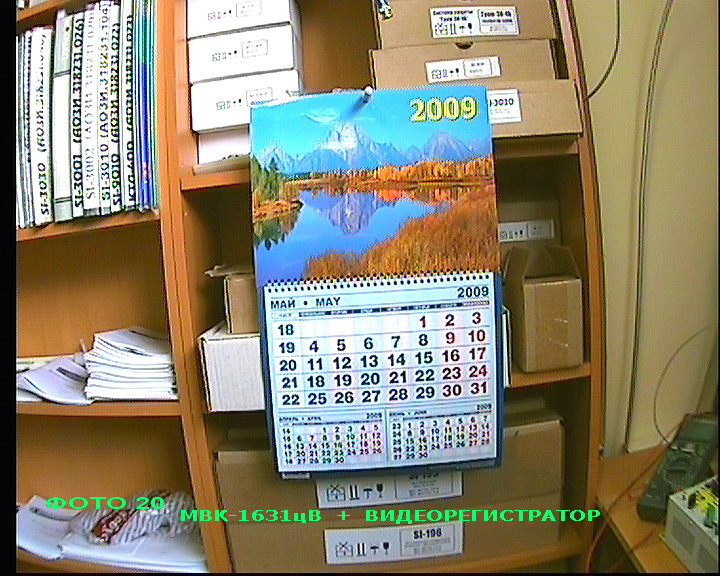

Запись изображения, формируемого видеокамерой МВК-1631цВ на видеорегистратор без устройств Si-122T/Si-189/Si-198:	регистратор

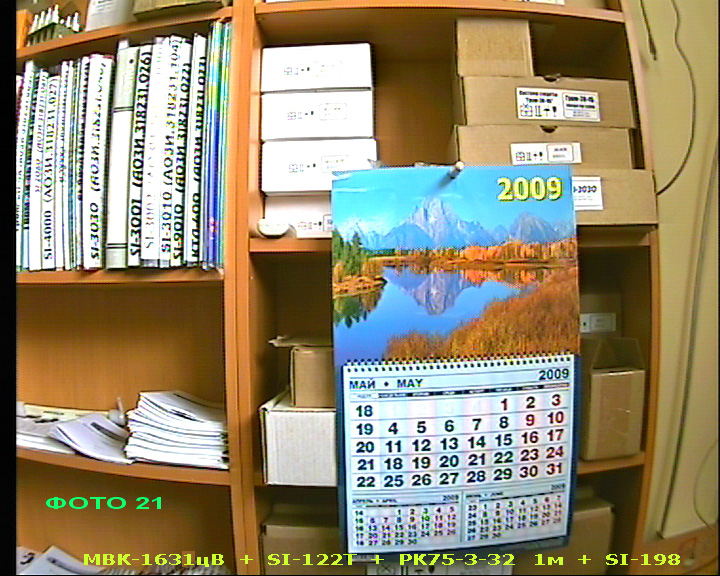

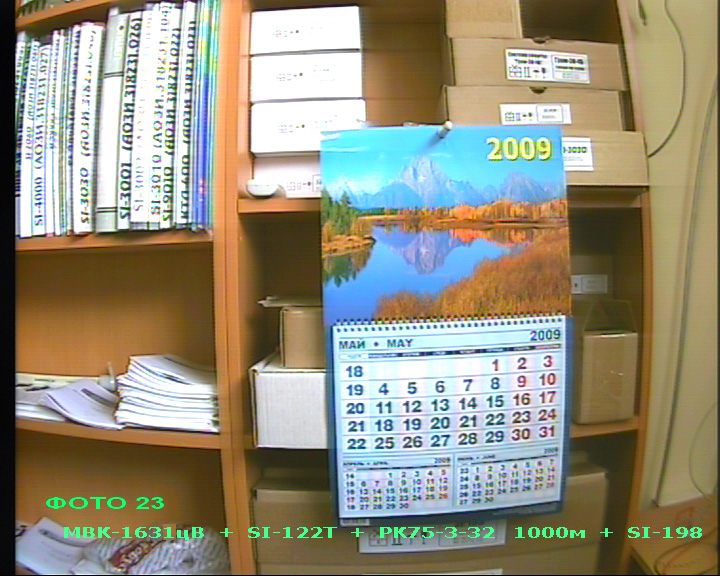

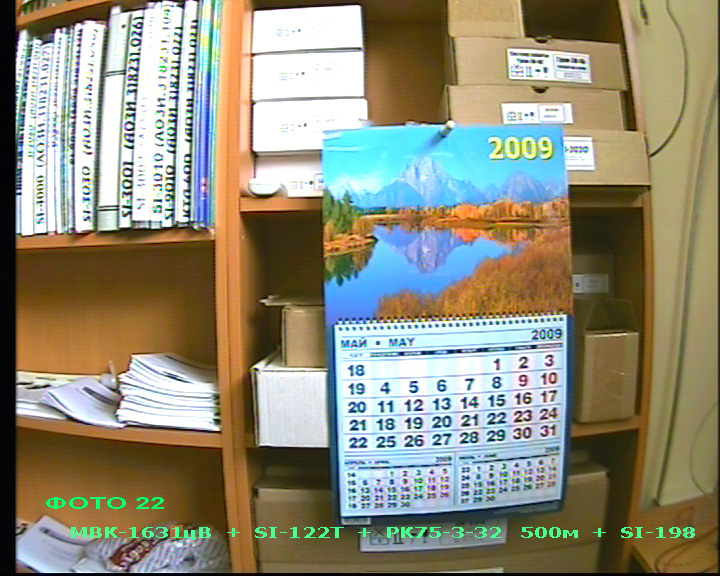

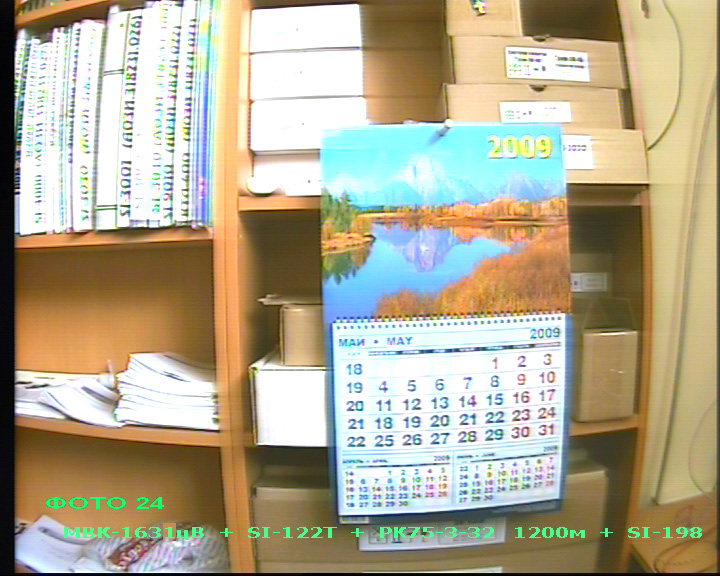

Запись изображения, формируемого видеокамерой МВК-1631цВ на видеорегистратор через устройства Si-122T/Si-198. Между передатчиком Si-122Т и прибором Si-198 подключались линии передачи видеосигнала на основе коаксиального кабеля РК75-3-32 длиной соответственно:	1 м	500 м	1000 м	1200 м

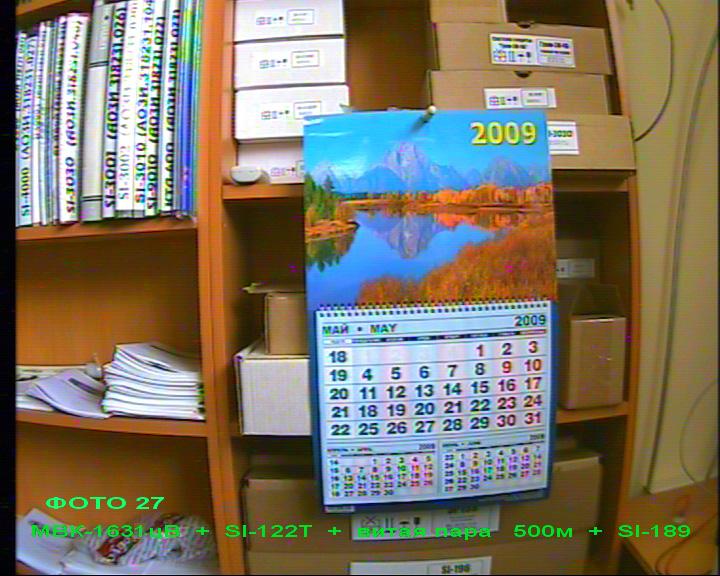

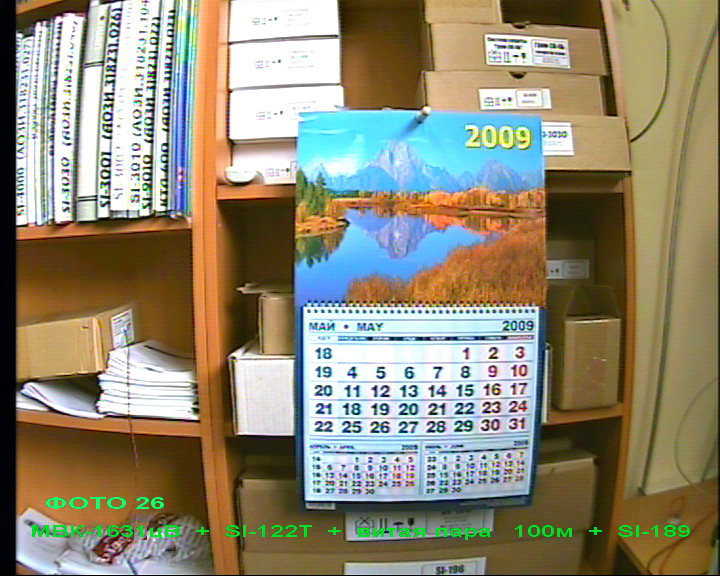

Запись изображения, формируемого видеокамерой МВК-1631цВ на видеорегистратор через устройства Si-122T/Si-189. Между передатчиком Si-122Т и прибором Si-189 подключались линии передачи видеосигнала на основе неэкранированной витой пары марки КВП 1х2х0,52 длиной соответственно:	1 м	100 м	500 м
