Cистема виброакустической и акустической защиты ШТОРМ-9

Производство системы "ШТОРМ-9"; прекращено. В настоящее время серийно выпускается и сертифицирована ФСТЭК России система «ШТОРМ-10»

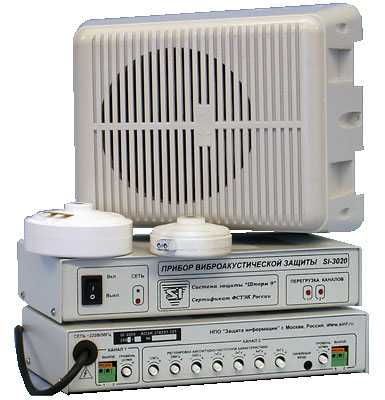

Система предназначена для защиты помещений от прослушивания через элементы ограждающих конструкций специальными средствами несанкционированного съема информации. Система спроектирована с учетом многолетнего опыта производства приборов виброакустического зашумления, с расширенным диапазоном рабочих частот и предназначена для защиты выделенных помещений 1-й категории. Состав системы: Прибор виброакустической защиты SI-3020; Вибрационные излучатели ВД-2; Вибрационные излучатели ВД-1М; Акустические излучатели 6ГРН-310-02.

Основные технические характеристики

• Спектр излучаемой шумовой помехи: 90 ... 11200 Гц
• Количество подключаемых излучателей (в сертификате):
  • ВД-2: 16 шт
  • ВД-1М: 10 шт
  • 6ГРН-310-02: 4 шт
• Диапазон регулировки уровня шумовой помехи: не менее 20 дБ
• Диапазон регулировки уровня шумовой помехи на частотах 125, 250, 500, 1000, 2000, 4000, 8000 Гц: не менее 20 дБ
• Потребляемая мощность: не более 45 Вт
• Габаритные размеры прибора SI-3020: 233х125х50 мм
• Габаритные размеры ВД-2: Ø80Х35 мм
• Габаритные размеры ВД-1М: Ø60Х27 мм
• Габаритные размеры 6ГРН-310-02: 220х180х120 мм

Прибор SI-3020 состоит из двух каналов виброакустической защиты. Имеется активный семиполосный регулятор АЧХ, позволяющий оптимальным образом формировать форму спектра шумовой помехи для конкретного запрещаемого помещения. Особенностью прибора является использование двух независимых, некоррелированных генераторов шума для формирования результирующего суммарного шумового сигнала.

Такое построение прибора исключает возможность адаптивной фильтрации помехи. Другой особенностью прибора является возможность формирования речеподобной помехи с помощью внешнего диктофона. Такое решение позволяет уменьшить уровень помехи подводимой к излучателям, что приводит к уменьшению паразитного шума в помещении.

Вибрационные излучатели ВД-2 используются для защиты от утечки информации через стены и перекрытия.

Вибрационные излучатели ВД-1М защищают от утечки информации по вибрационному каналу через стекла, зеркала, другие тонкие отражающие поверхности, а также трубы и батареи отопления, водопроводные трубы, деревянные или металлические двери.

Акустические излучатели 6ГРН-310-02 используются для защиты от утечки информации по акустическому каналу через воздуховоды, открытые окна, двери, тамбуры и т. д.
